两层框架结构食堂及连廊结构施工图纸

资料简介
赚取积分

建筑类别：餐饮
建筑高度类型：多层建筑
建筑地上层数：2层
图纸设计深度：施工图
民用建筑设计使用年限：50年
建筑设计结构形式：钢筋混凝土结构
钢筋混凝土结构：框架
基础形式：桩基础
结构安全等级：二级
地基基础设计等级：丙级
抗震设防烈度：6度抗震
风压：0.35kN/平方米
雪压：0.45kN/平方米
参考图纸：13张
设计年代：近代

附件详情

该项目为食堂及连廊，该项目食堂为地上2层(含底部局部架空层，层高3.2米)，一层层高为4.5米，二层层高为3.9米。结构类型为普通框架结构，抗震设防烈度为6度，该项目基础采用锤击沉管夯扩灌注桩基础，基础设计等级为丙级。

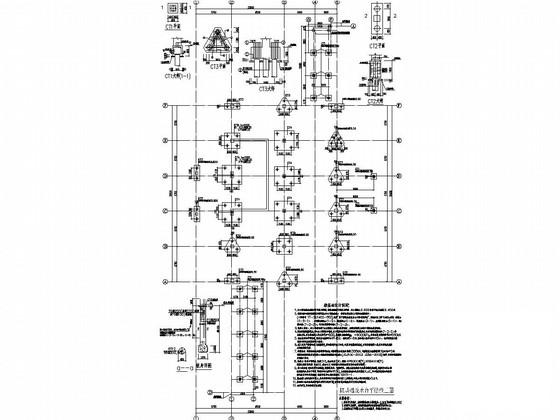

该资料包含：结构设计总说明，桩基础及承台平法施工图，柱平法施工图，基础梁及底板平法施工图，一、二层梁板图，夹层配筋图，楼梯图，共计13张。
分享投稿时间：近几年10月。

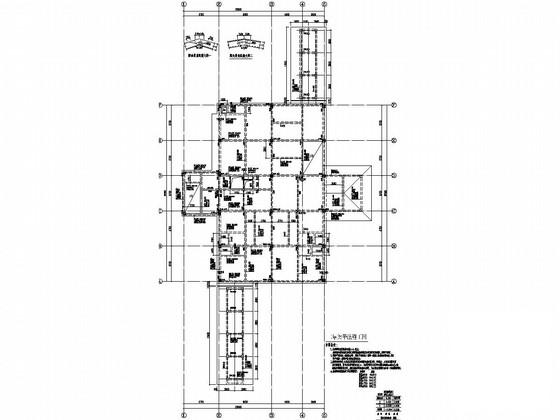

二层梁平法施工图

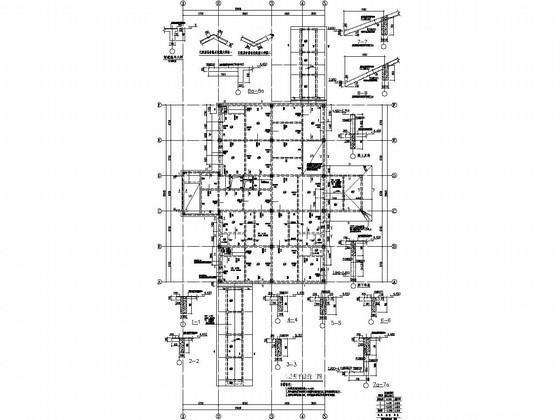

二层板平法施工图

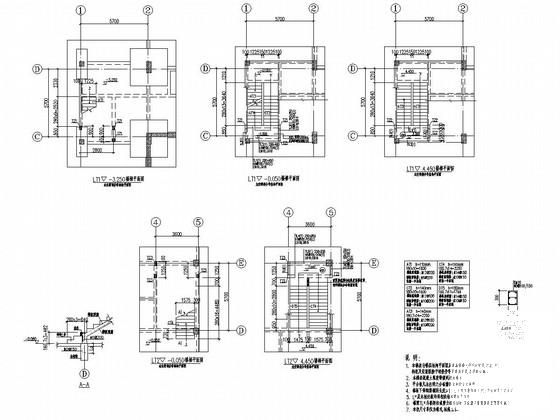

楼梯图

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源
