两层框架结构食堂结构施工大样图

搜索更多资源
  • 建筑类别：餐饮
  • 建筑高度类型：多层建筑
  • 建筑地上层数：2层
  • 图纸设计深度：施工图
  • 民用建筑设计使用年限：50年
  • 建筑设计结构形式：钢筋混凝土结构
  • 钢筋混凝土结构：框架
  • 基础形式 ：桩基础
  • 结构安全等级：二级
  • 地基基础设计等级：丙级
  • 抗震设防烈度：6度抗震
  • 风压：0.35kN/平方米
  • 雪压：0.45kN/平方米
  • 参考图纸：9张
  • 设计年代：近代

附件详情

该项目是学校食堂项目，2层，抗震设防烈度为6度，采用夯扩桩基础，基础设计等级为丙级。

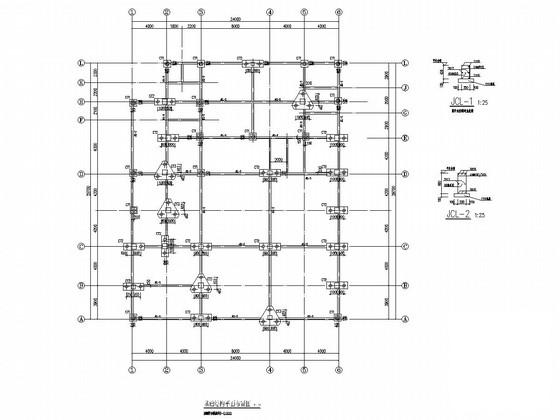

该资料包含：结构设计总说明，基础结构平面布置图，桩大样图，柱结构平面布置图，梁结构 平面布置图 ，板结构平面图，楼梯等大样图，共计9张图。
分享投稿时间：近几年

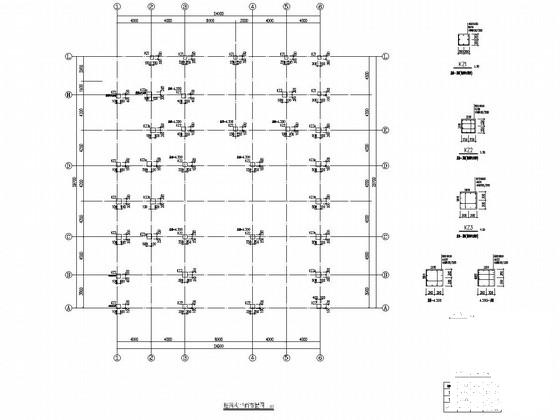

柱结构平面布置图

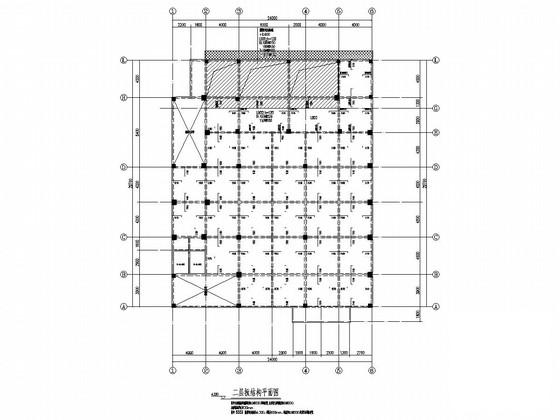

二层板结构平面图

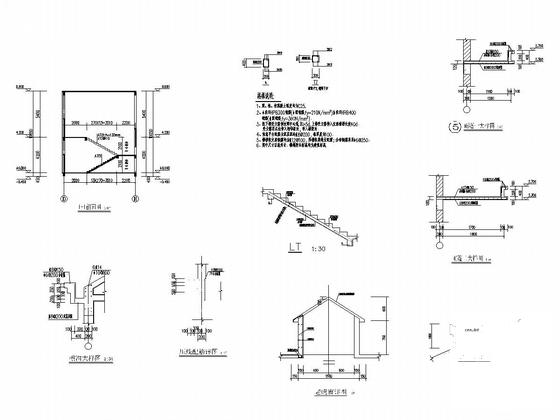

楼梯等大样图

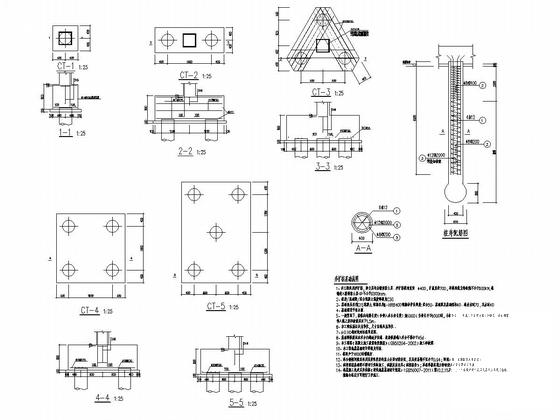

桩大样图

二层梁结构平面布置图

以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
  • 框架结构食堂 - 1
    框架结构食堂 - 1
  • 框架结构食堂 - 2
    框架结构食堂 - 2
  • 框架结构食堂 - 3
    框架结构食堂 - 3
  • 框架结构食堂 - 4
    框架结构食堂 - 4
  • 框架结构食堂 - 5
    框架结构食堂 - 5
  • 框架结构食堂 - 6
    框架结构食堂 - 6
以上是部分截图，请下载附件后查看完整高清内容
