自建7层框架结构宾馆结构设计CAD施工图纸(基础平面图)
- 建筑类别：宾馆
- 建筑高度类型：多层建筑
- 建筑地上层数：7层
- 建筑地下层数：0层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：条形基础,桩基础
- 结构安全等级：二级
- 抗震设防烈度：6度抗震
- 风压：0.30kN/平方米
- 雪压：0.40kN/平方米
- 参考图纸：14张
- 设计年代：近代
附件详情
结构设计总说明、钢筋混凝土梁配筋平法表示说明、钢筋混凝土结构平面整体表示方法柱构造通用图说明、基础平面图、基础层梁钢筋图、桩基础设计施工说明、墙柱钢筋图、楼梯顶板梁钢筋图、板钢筋图、电梯坑配筋剖面、楼梯
节点详图
共14张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

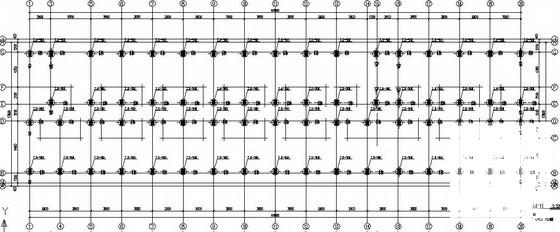

第 1 张图 -

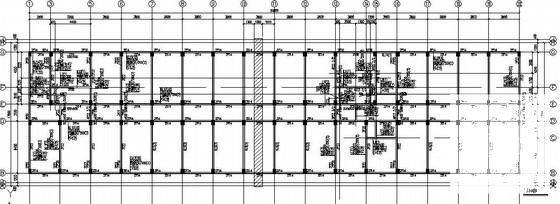

第 2 张图 -

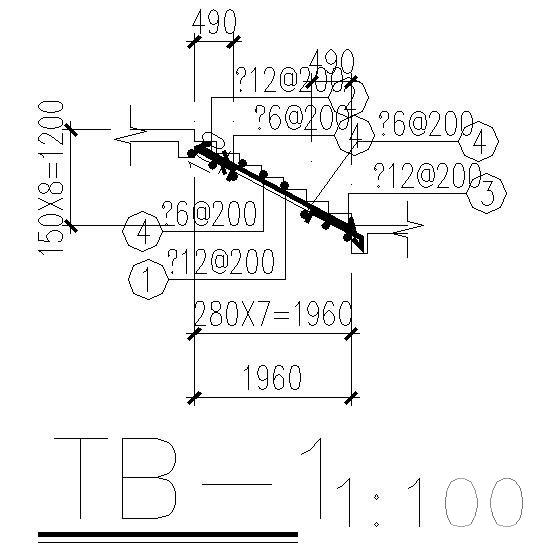

第 3 张图 -

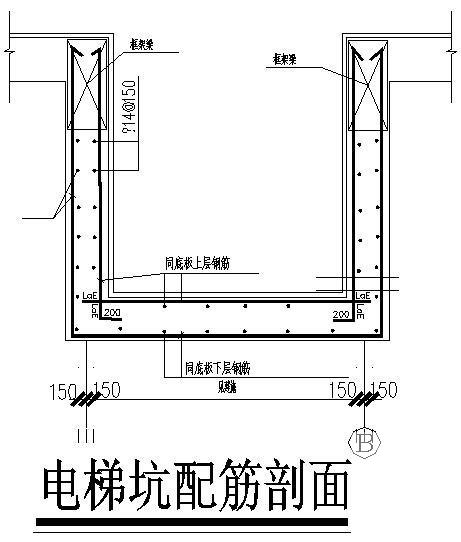

第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-11-18
- 评论次数：0
- 浏览次数：0
- 文件大小：1.04 MB
- 收藏次数：0
-
文件名称：
附件-995876877588959865869.rar
