张家港15层剪力墙住宅楼结构CAD施工图纸(自行车坡道)
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑地上层数：15层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：剪力墙
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：乙级
- 抗震设防烈度：6度抗震
- 风压：0.45kN/平方米
- 雪压：0.4kN/平方米
- 地下室功能：车库
- 参考图纸：25张
- 设计年代：近代
附件详情
结构设计总说明、桩位平面布置图、基础平面布置图、基础详图、自行车坡道详图、柱平面及剪力墙
平面布置图
、梁平面整体配筋图、板配筋图、楼梯配筋图共25张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

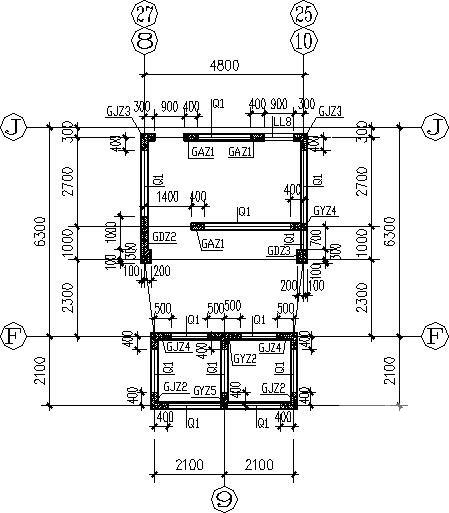

第 1 张图 -

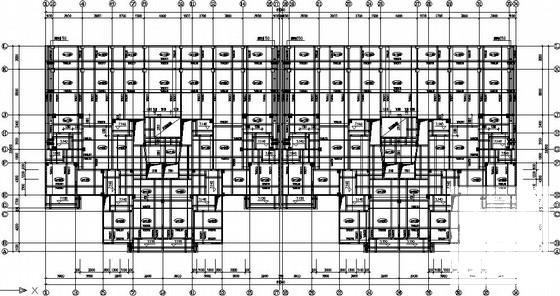

第 2 张图 -

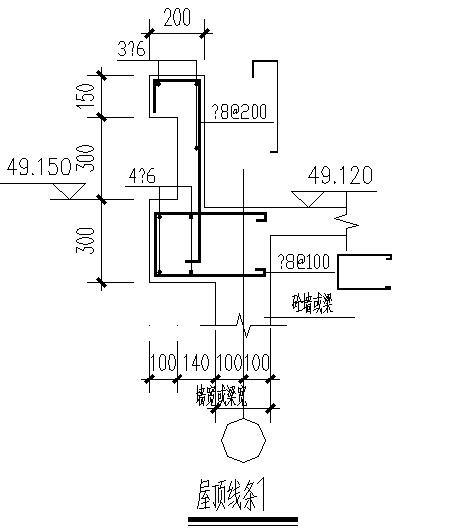

第 3 张图 -

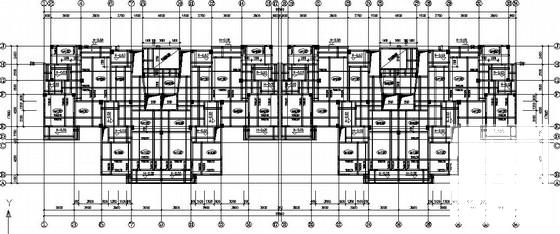

第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-11-18
- 评论次数：0
- 浏览次数：0
- 文件大小：2.91 MB
- 收藏次数：0
-
文件名称：
附件-995876859775875507707.rar
