18层剪力墙结构住宅楼结构施工图纸(自行车坡道）

18层剪力墙结构住宅 结构施工图

工程简介：

该项目±0.000相当于绝对标高: 80.650 米。结构主体共18层；1层地下室。室内外高差0.450m。基础采用预应力管桩基础，上部采用钢筋混凝土剪力墙结构。该项目剪力墙结构抗震等级为三级，6.抗震设防类别:丙类,该资料按基本烈度7度，设计特征周期值为035s 。

图纸简介：

18层剪力墙结构住宅 结构施工图 ，主要含桩基平面布置图、各层及屋面层结构平面布置图、梁配筋图、板配筋图、剪力墙平面布置图、剪力墙身表、坡屋面剪力墙 平面布置图 、设备专业留洞图（水）、设备专业留洞图（暖）、楼梯平面图及剖面图等32张结构图纸，以供参考。

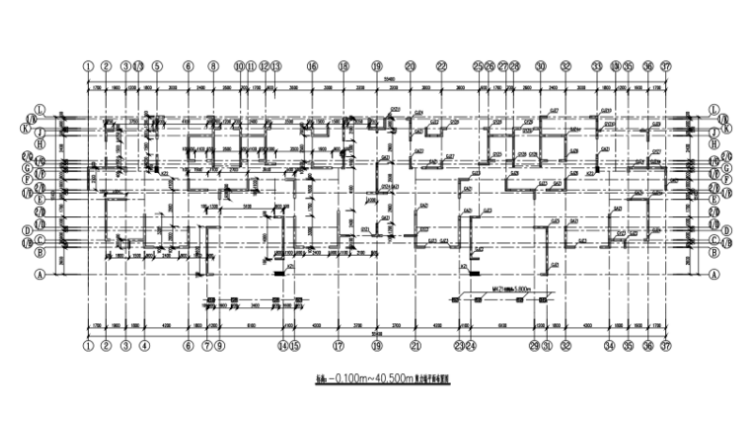

剪力墙平面布置图

桩基础平面图

板配筋图

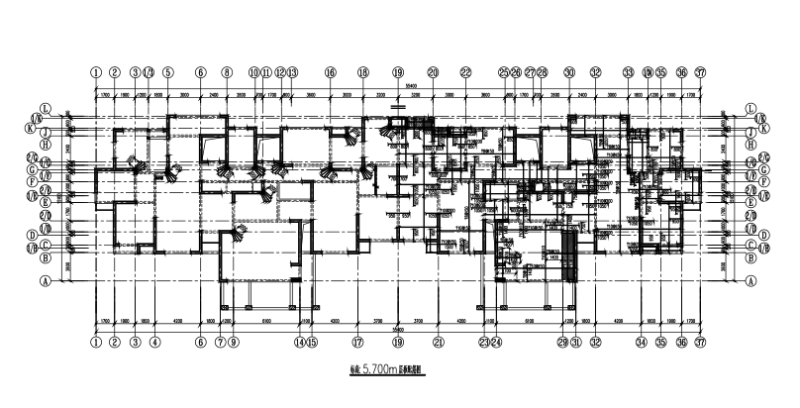

屋面层结构平面布置图

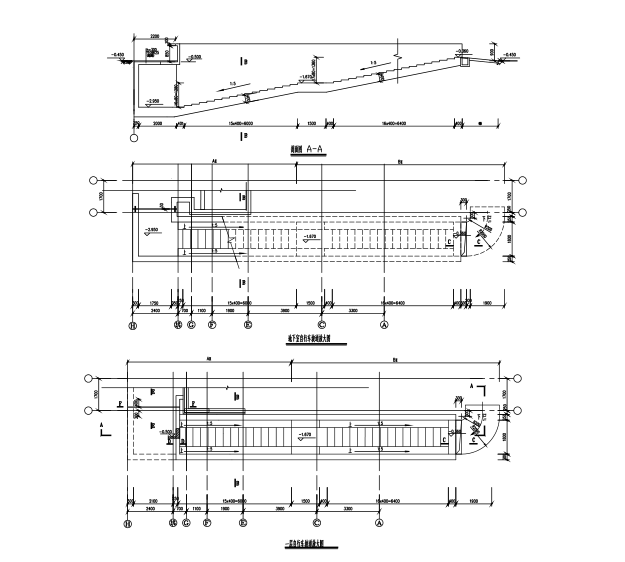

自行车坡道详图
