地上15层剪力墙结构小区1#楼结构CAD图纸(梁平法施工图)

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:15层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :独立基础,筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.40kN/平方米
  • 地下室功能:车库
  • 参考图纸:28张
  • 设计年代:近代

附件详情

该项目是地上15层剪力墙结构某小区1#号楼项目,地下一层,基础采用平板式筏板基础,局部采用柱下独基,抗震设防烈度为7度。建筑总高度47.65m,室内外高差0.45m。
包括:结构设计总说明,基础平法施工图,剪力墙平法施工图,剪力墙墙柱表,梁平法施工图,板平法施工图,闷顶梁平法施工图,闷顶板平法施工图, 楼梯详图 ,节点详图等共计28张图。
5月。

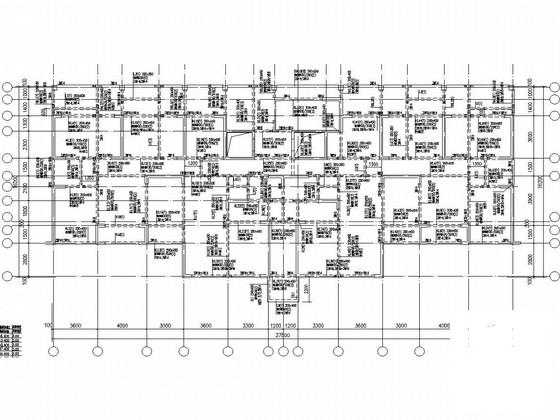

三层梁平法施工图

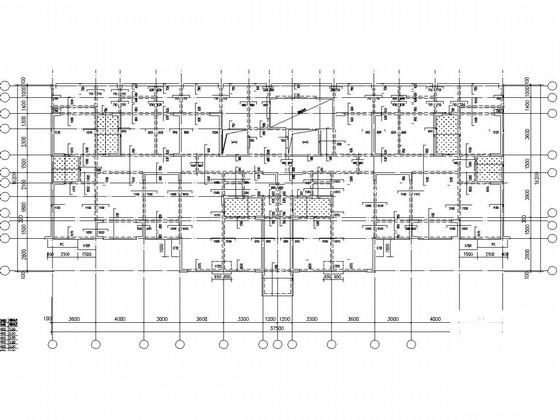

三层板平法施工图

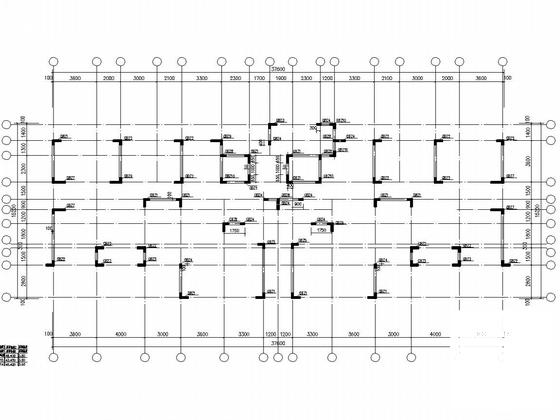

剪力墙平法施工图

剪力墙平法施工图

剪力墙平法施工图

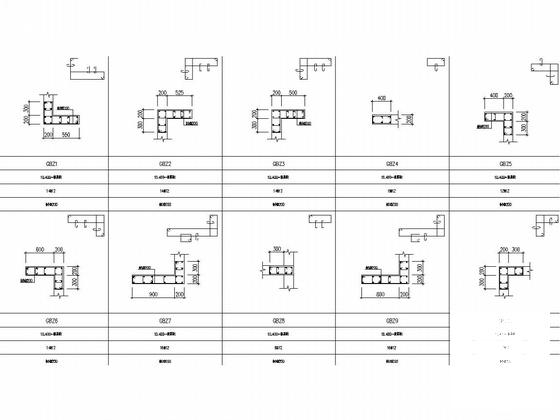

剪力墙暗柱表

剪力墙暗柱表

剪力墙暗柱表

坡屋面1板平法施工图

坡屋面1板平法施工图

坡屋面1板平法施工图

楼梯详图

楼梯详图

楼梯详图

节点详图

节点详图

节点详图

水箱间板平法施工图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 地上15层剪力墙结构小区1#楼结构CAD图纸(梁平法施工图) - 1
    第 1 张图
  • 地上15层剪力墙结构小区1#楼结构CAD图纸(梁平法施工图) - 2
    第 2 张图
  • 地上15层剪力墙结构小区1#楼结构CAD图纸(梁平法施工图) - 3
    第 3 张图
  • 地上15层剪力墙结构小区1#楼结构CAD图纸(梁平法施工图) - 4
    第 4 张图
  • 地上15层剪力墙结构小区1#楼结构CAD图纸(梁平法施工图) - 5
    第 5 张图
  • 地上15层剪力墙结构小区1#楼结构CAD图纸(梁平法施工图) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
