水下单层框架结构地下室CAD施工图纸(计算机辅助设计)

附件详情

该项目是水下单层框架结构地下室，层高6m，柱下独立基础，抗震设防烈度为7度。结构整体分析：采用“结构空间有限元分析与设计软件SATWE”进行，基础设计：采用“基础工程计算机辅助设计软件JCCAD”进行。

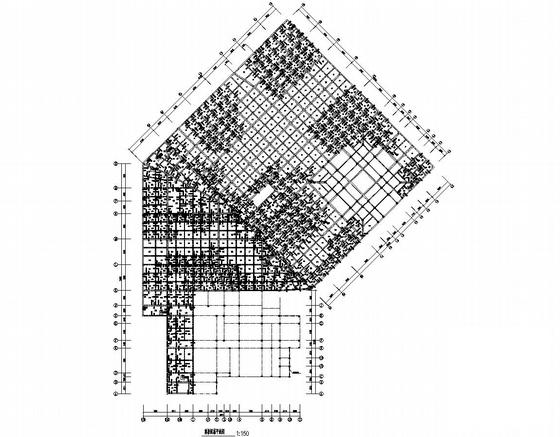

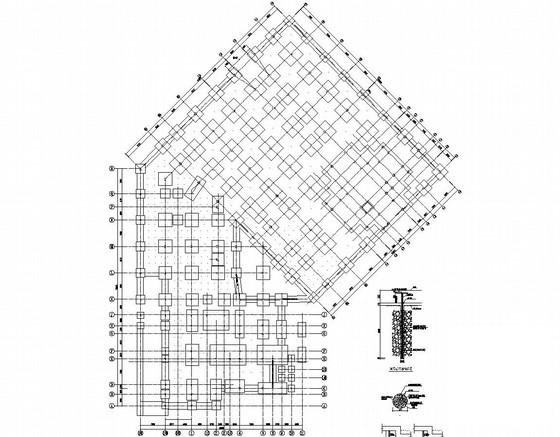

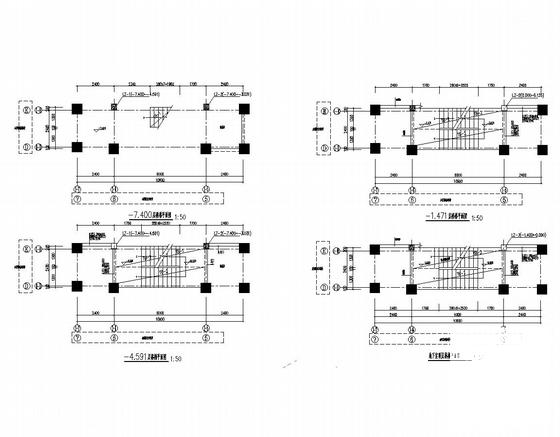

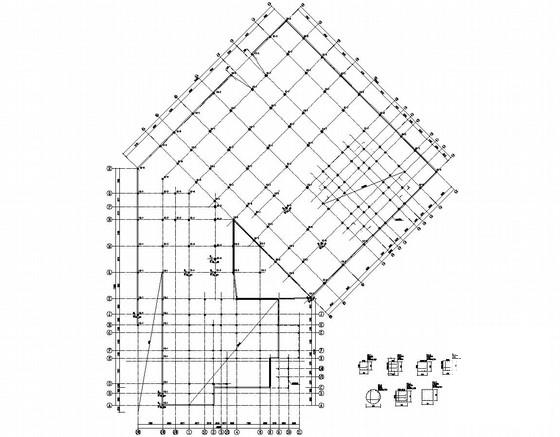

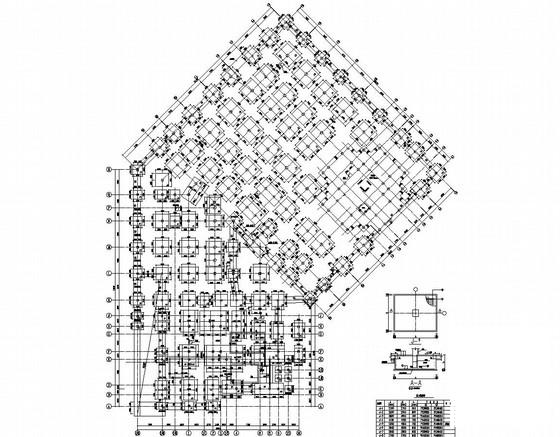

包括：结构设计总说明，基础平面布置图，抗浮锚杆 平面布置图 ，地下室柱配筋平面图，顶板Y向梁平法配筋图，顶板X向梁平法配筋图，顶板配筋平面图，地下室顶板模板图， 楼梯详图 ，底板转角处放射筋大样，悬挑梁根部配筋构造大样。共计16张图。
12月。
