3层框架结构独立别墅结构CAD施工图纸（6度设防）
- 建筑类别：别墅
- 建筑高度类型：多层建筑
- 建筑地上层数：3层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：6度抗震
- 风压：0.55kN/平方米
- 雪压：0.45kN/平方米
- 参考图纸：14张
- 设计年代：近代
附件详情
地上3层别墅项目，结构体系为框架结构，室内外高差0.600m。主体建筑地上3层，基础类型混凝土柱下混凝土独立基础，抗震设防类别为丙类；框架抗震等级四级，6度设防。

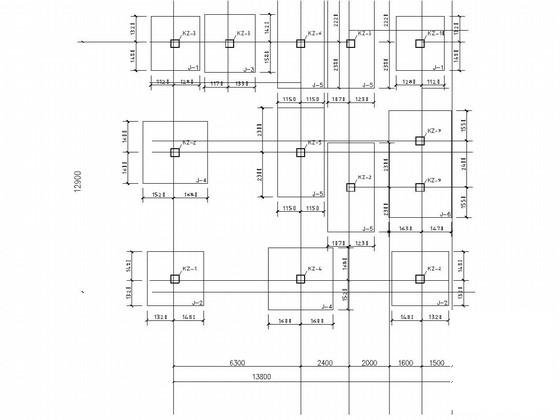

包括：结构设计总说明，基础平面布置图，基础详图，柱
平面布置图
，顶梁配筋图，顶板配筋图，屋面梁屋面板配筋图等共14张图。
9月。

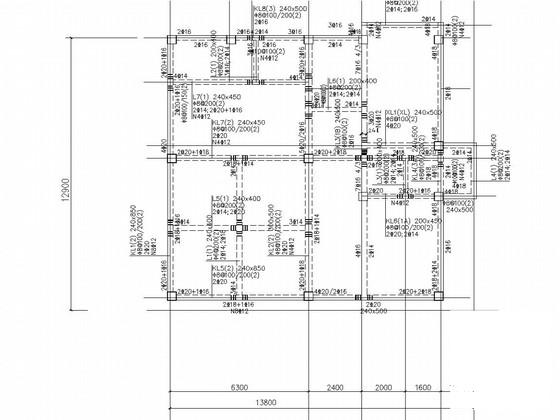

一层底梁配筋图

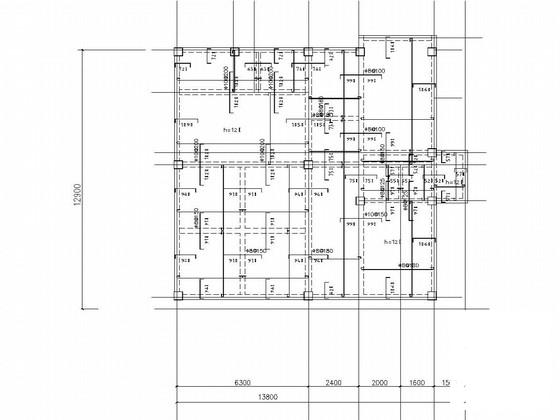

一层底板配筋图

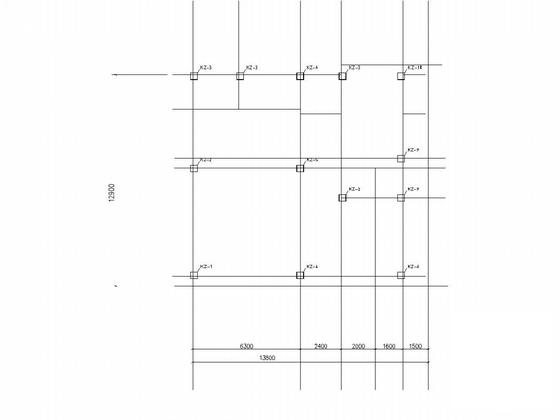

框架柱平面布置图

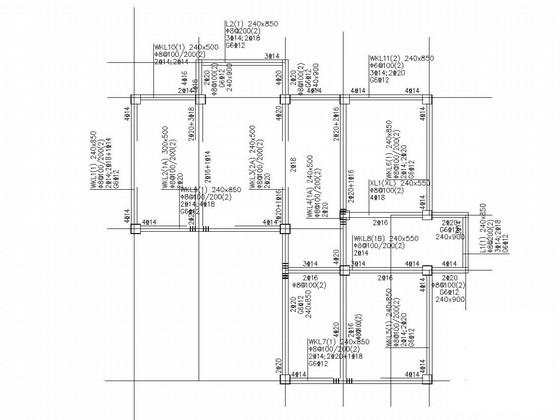

屋面梁配筋图
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-11-18
- 评论次数：0
- 浏览次数：0
- 文件大小：0.4 MB
- 收藏次数：0
-
文件名称：
附件-995876685077558008568.rar
