单层框架结构小厨房结构CAD施工图纸(7度设防)

  • 建筑类别:餐饮
  • 建筑高度类型:单层建筑
  • 地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:5年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 结构安全等级:二级
  • 抗震设防烈度:7度抗震
  • 风压:0.55kN/平方米
  • 雪压:0.20kN/平方米
  • 参考图纸:5张

附件详情

本图纸为上海世博会期间的浦西小厨房,结构高度为3.8米,结构体系为钢筋混凝土框架结构,使用年限为1~2年,基础为独立基础,7度设防。
该资料包含:结构设计总说明、基础结构平面布置、厨房上部结构 平面布置图 、连廊结构平面布置、平面图、立面图、剖面图等共5张图纸。

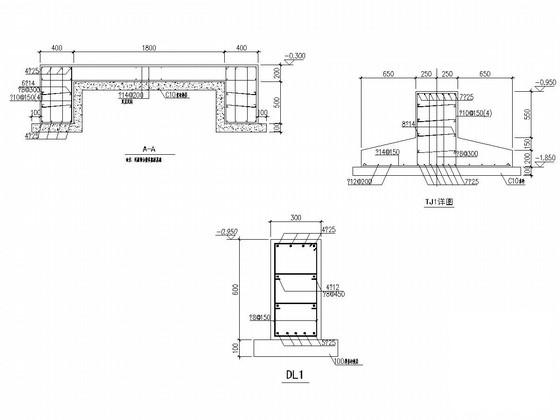

基础大样图

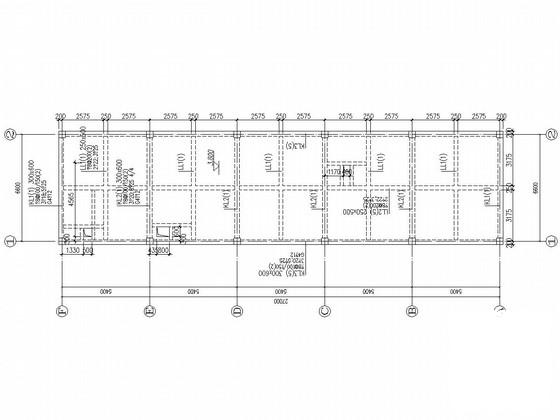

屋顶结构平面图

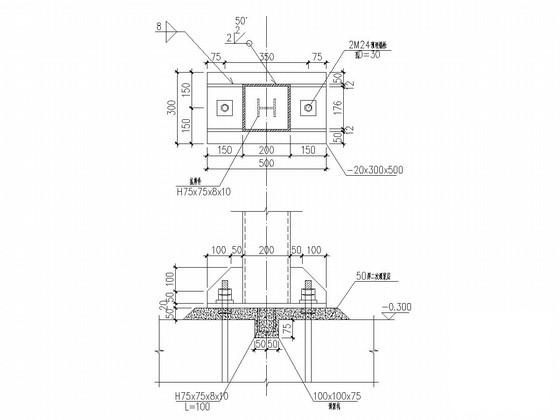

柱脚详图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

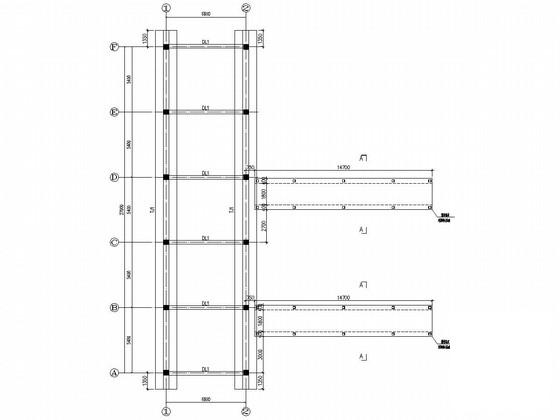

  • 单层框架结构小厨房结构CAD施工图纸(7度设防) - 1
    第 1 张图
  • 单层框架结构小厨房结构CAD施工图纸(7度设防) - 2
    第 2 张图
  • 单层框架结构小厨房结构CAD施工图纸(7度设防) - 3
    第 3 张图
  • 单层框架结构小厨房结构CAD施工图纸(7度设防) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
