7度设防5层框架结构住宅楼结构CAD施工图纸(建筑图纸)

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 地上层数:5层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.65kN/平方米
  • 雪压:0.40kN/平方米
  • 地下室功能:车库
  • 参考图纸:28张

附件详情

该附件为大连某地上五层框架结构住宅楼,该项目地下一层车库,地上五层为商品住宅,层高为3米,基础为桩基础,7度设防。

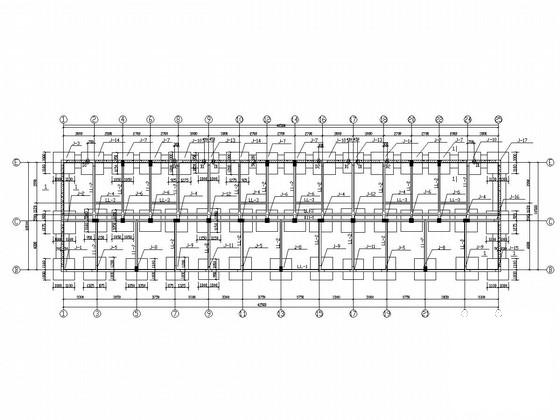

该资料包含: 结构设计说明 、基础平面布置图、基础大样详图、柱 平面布置图 、柱配筋详图、梁配筋图、板配筋图、 节点详图 楼梯详图 等共28张图纸。

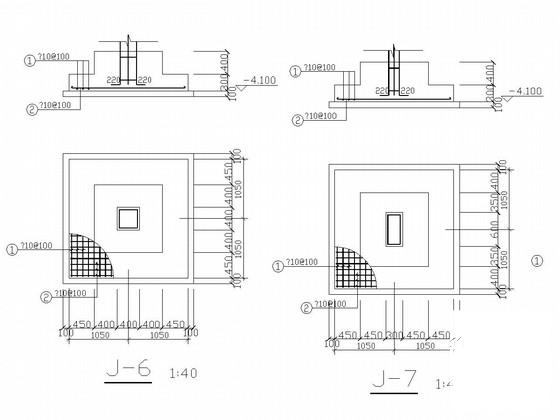

基础大样图

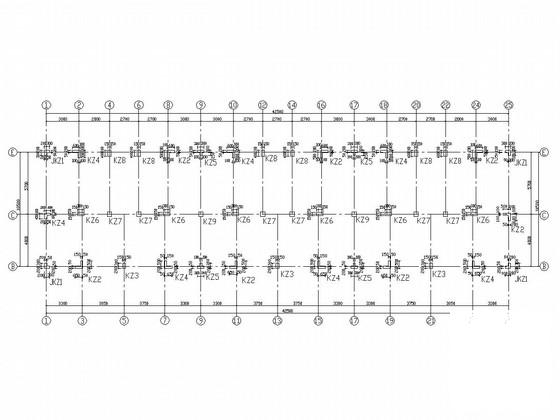

柱平面布置图

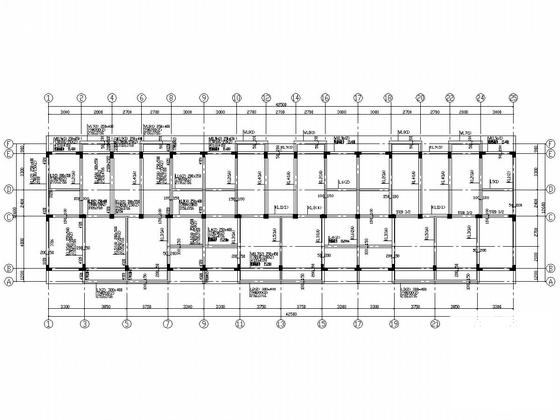

五层顶梁配筋图

楼梯配筋图

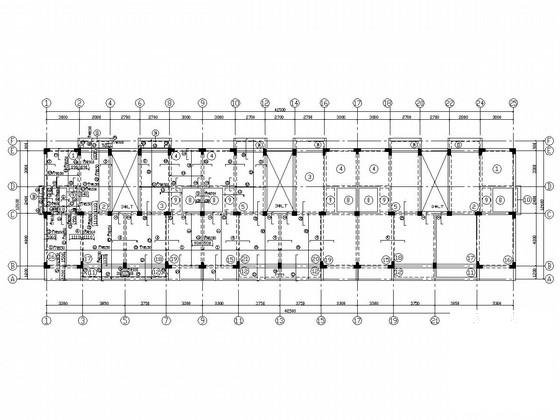

地下车库顶板配筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 7度设防5层框架结构住宅楼结构CAD施工图纸(建筑图纸) - 1
    第 1 张图
  • 7度设防5层框架结构住宅楼结构CAD施工图纸(建筑图纸) - 2
    第 2 张图
  • 7度设防5层框架结构住宅楼结构CAD施工图纸(建筑图纸) - 3
    第 3 张图
  • 7度设防5层框架结构住宅楼结构CAD施工图纸(建筑图纸) - 4
    第 4 张图
  • 7度设防5层框架结构住宅楼结构CAD施工图纸(建筑图纸) - 5
    第 5 张图
  • 7度设防5层框架结构住宅楼结构CAD施工图纸(建筑图纸) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
