12层桩基础框架住宅楼结构CAD施工图纸(7度抗震)

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:12层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 抗震设防烈度:7度抗震
  • 风压:0.55kN/平方米
  • 雪压:0.40kN/平方米
  • 参考图纸:18张

附件详情

结构设计总说明、基桩 平面布置图 、基桩施工说明、梁平法施工图、结构模板及配筋平面图、柱平法施工图、柱平法施工图、机房层结构模板及配筋平面图、楼梯节点、节点详图共18张图纸。

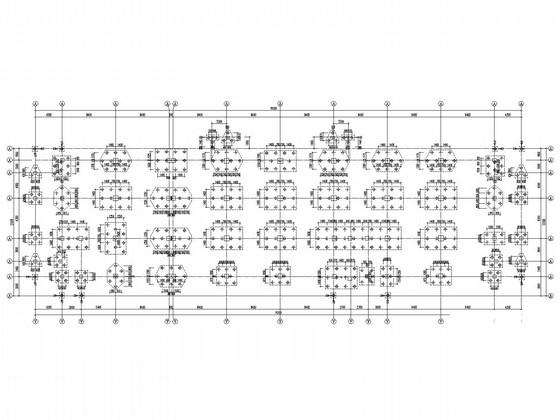

基桩平面布置图

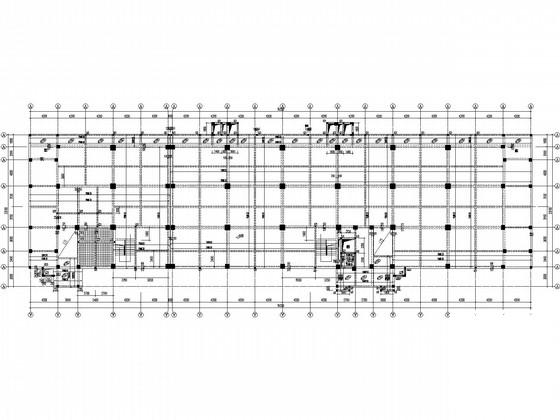

结构模板及配筋平面图

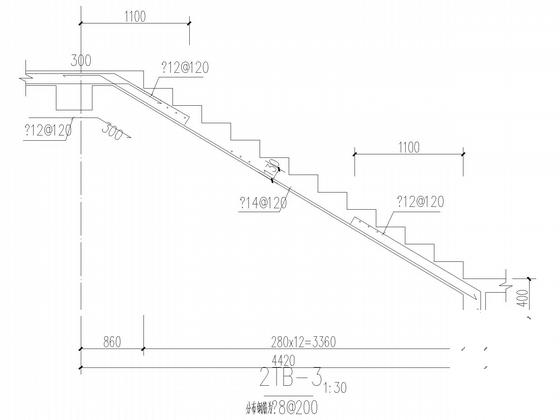

楼梯节点

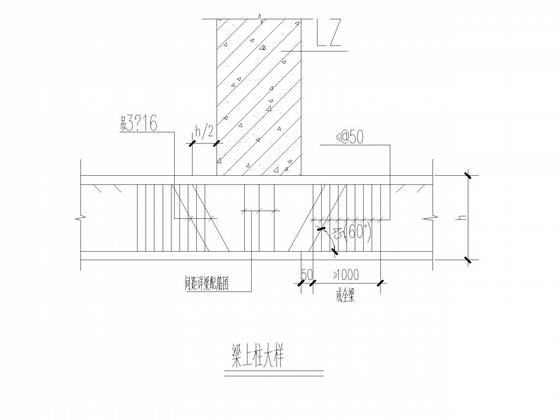

节点详图

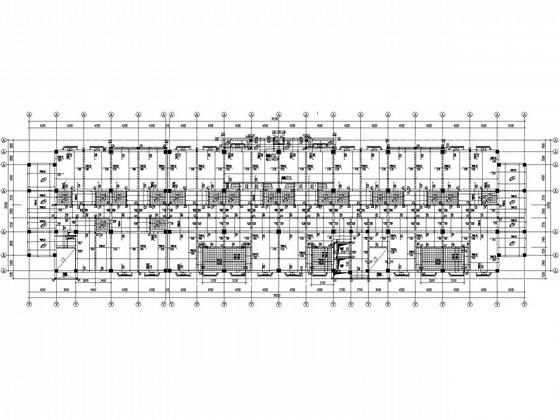

梁平法施工图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 12层桩基础框架住宅楼结构CAD施工图纸(7度抗震) - 1
    第 1 张图
  • 12层桩基础框架住宅楼结构CAD施工图纸(7度抗震) - 2
    第 2 张图
  • 12层桩基础框架住宅楼结构CAD施工图纸(7度抗震) - 3
    第 3 张图
  • 12层桩基础框架住宅楼结构CAD施工图纸(7度抗震) - 4
    第 4 张图
  • 12层桩基础框架住宅楼结构CAD施工图纸(7度抗震) - 5
    第 5 张图
  • 12层桩基础框架住宅楼结构CAD施工图纸(7度抗震) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
