大学教学楼电气CAD施工图纸(供配电系统)
- 建筑类别：教育
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑设计面积：1993.5平方米
- 建筑地上层数：4层
- 负荷等级：三级
- 防雷等级：第二类
- 接地方式：TN-S
- 项目所在地：浙江
- 强电 设计： 供配电系统 ,电气照明,建筑物防雷,接地安全
- 弱电设计：综合布线系统,通信系统,有线电视和卫星接收系统,信息网络系统
附件详情
该项目建筑设计面积：1993.5平方米。
设计范围：
1、380/220V供配电系统；
2、
照明系统
；
3、电脑、电话、有线电视、广播布线系统；
4、防雷及接地系统。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

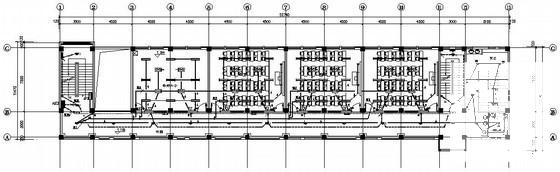

第 1 张图 -

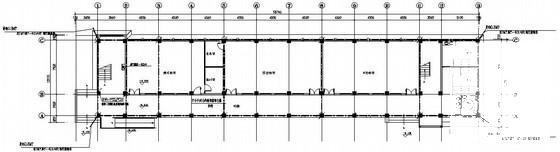

第 2 张图 -

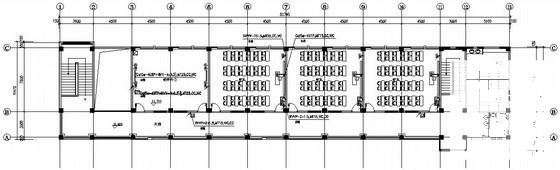

第 3 张图 -

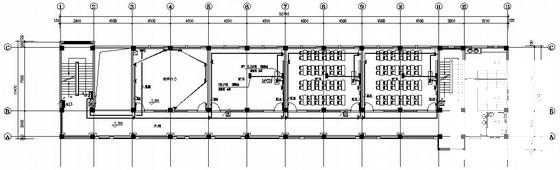

第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-11-23
- 评论次数：0
- 浏览次数：0
- 文件大小：1.14 MB
- 收藏次数：0
-
文件名称：
附件-995856767877657887087.rar
