多层建筑银兴街亮化供配电系统和电气照明CAD施工图纸

搜索更多资源
  • 建筑类别：办公
  • 建筑高度类型：多层建筑
  • 图纸设计深度：施工图
  • 参考图纸：40张
  • 设计年代：近代
  • 负荷等级：三级
  • 接地方式：TN-S
  • 项目所在地：广西
  • 强电 设计： 供配电系统 ,电气照明,接地安全
一、设计范围
该项目设计包括：1、220/380V配电系统 2、景观照明
二、供电系统
1、该项目照明负荷等级为三级。
2、该项目电源电压等级为380/220V，照明灯具的端电压偏差不宜大于±5%。
3、要求该项目用电单位：功率因数为0.85以上；气体放电灯就地装设补偿电容，
功率因数不低于0.9。
4、室外照明回路均装设漏电断路器。
三、室外布线
1、该项目照明线路采用聚氯乙烯绝缘铜芯电缆，配电线路绝缘水平为0.6、1KV。
2、室外布线穿硬塑料穿线管，线管沿墙面明敷设。
四、电气照明
1、景观照明灯具的导电部分对地绝缘电阻值应大于2M ,灯具的金属构架和灯具的可接
近裸露导体的接地可靠，且有标识。
2、室外灯具应采用防护等级为IP65的灯具。
3、所有室外接线盒均采用防水型接线盒。
4、气体放电灯均加装电容补偿器，施工接线尽量使三相负荷均衡。
五 、接地及安全
1、该项目照明配电系统接地型式为TN-S系统。
2、要求配电箱接地电阻不大于4欧姆。
3、室外照明回路装设漏电开关。
4、控制箱，灯具外壳等所有金属构件外壳均应与PE线可靠连接。
5、过电压保护：在电源总配电箱及室外照明配电箱上装设电涌保护器。
六、图纸展示
AL2-7 配电箱系统 图
LG段LED灯立面布置图
LF段室外灯具立面布置图

LA段灯具正立面布置图

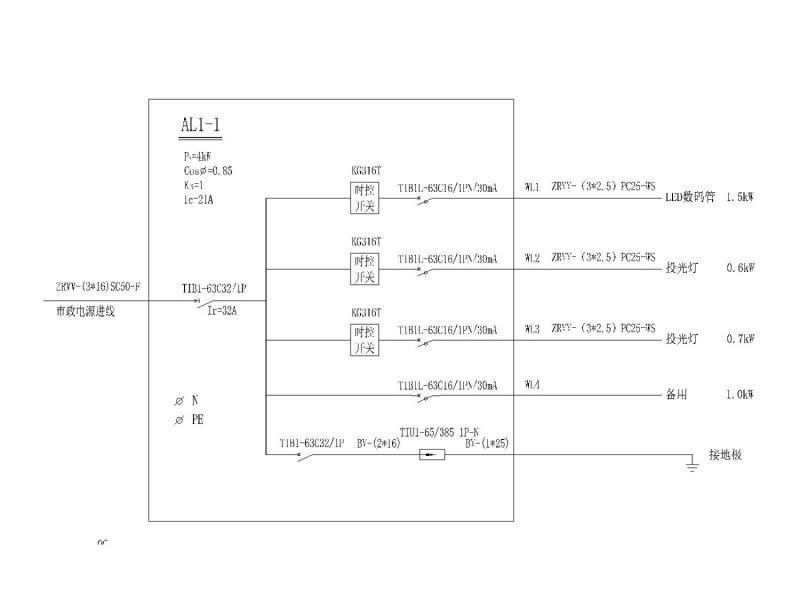

AL1-1配电箱系统图
RD段室外灯具正立面布置图

以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
  • 多层建筑银兴街亮化供配电系统和电气照明CAD施工图纸 - 1
    第 1 张图
  • 多层建筑银兴街亮化供配电系统和电气照明CAD施工图纸 - 2
    第 2 张图
  • 多层建筑银兴街亮化供配电系统和电气照明CAD施工图纸 - 3
    第 3 张图
  • 多层建筑银兴街亮化供配电系统和电气照明CAD施工图纸 - 4
    第 4 张图
  • 多层建筑银兴街亮化供配电系统和电气照明CAD施工图纸 - 5
    第 5 张图
  • 多层建筑银兴街亮化供配电系统和电气照明CAD施工图纸 - 6
    第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
