单层框架结构空压机房结构CAD施工图纸（条形基础）(地基承载力)
- 建筑类别：工业建筑
- 厂房建筑高度类型：单层厂房,多层厂房
- 建筑地上层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：条形基础,独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：8度抗震
- 风压：0.55kN/平方米
- 参考图纸：10张
- 设计年代：近代
附件详情
该项目为空压机房,主体一层,框架结构,建筑物东西长36.7米，南北宽19.6米,建筑物总高度为9.15米，总建筑面719.32平方米。该项目地基采用天然地基,地基承载力特征值为350KPa。该项目条形基础采用C20混凝土浇筑,独立基础采用C25混凝土。
全套图纸10张，包括结构平面布置图、柱
平面布置图
、梁/板/柱结构平面图。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

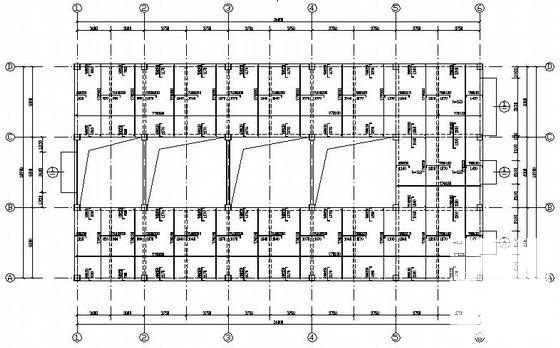

第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-11-23
- 评论次数：0
- 浏览次数：0
- 文件大小：0.78 MB
- 收藏次数：0
-
文件名称：
附件-995876886958700677058.rar
