14层框剪(筒体)结构住宅楼结构设计方案CAD图纸
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑地上层数：14层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架剪力墙
- 结构安全等级：二级
- 抗震设防烈度：7度抗震
- 风压：0.30kN/平方米
- 雪压：0.1kN/平方米
- 地下室功能：车库
- 参考图纸：20-50张张
- 设计年代：近代
附件详情

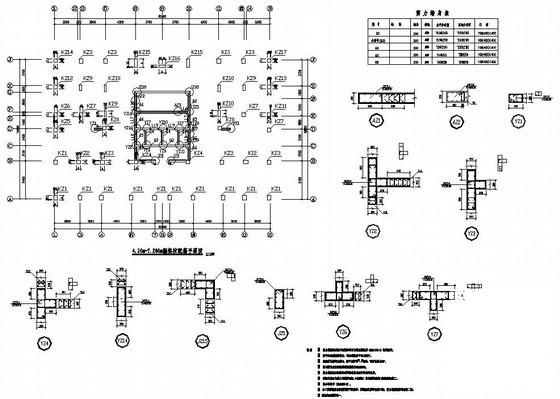

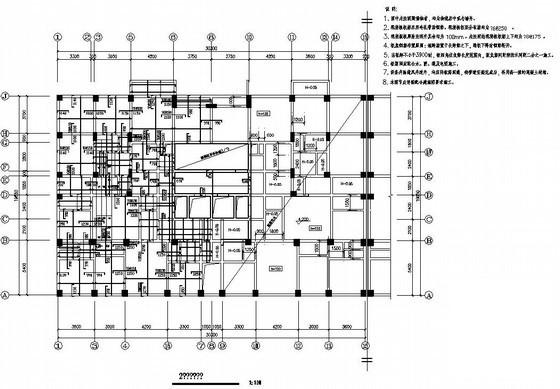

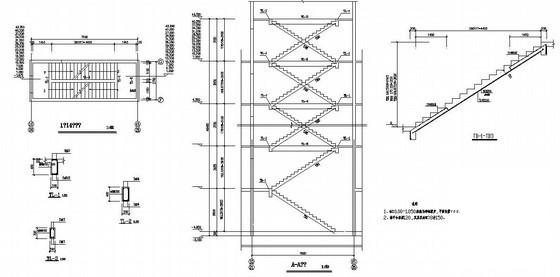

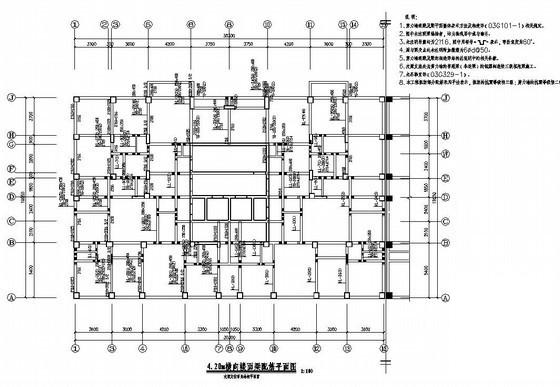

该资料包含：设计说明，结构平面图，楼面梁配筋平面图，框架柱配筋平面图，楼梯大样图等
共26张图纸。
