6层桩基础砌体结构住宅楼结构CAD施工图纸（7度抗震）
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 建筑地上层数：6层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：砌体结构
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：7度抗震
- 风压：0.30kN/平方米
- 雪压：0.40kN/平方米
- 参考图纸：6张
附件详情
本图纸为某小区6#楼砌体结构住宅楼，该工程建筑物总高度为22.1M,基础采用预制管桩，单桩受荷承载力特征值为500N/根，7度抗震。
结构图纸：结构设计总说明、管桩桩位平面图、标准层结构平面图、大样详图等共6张图纸。

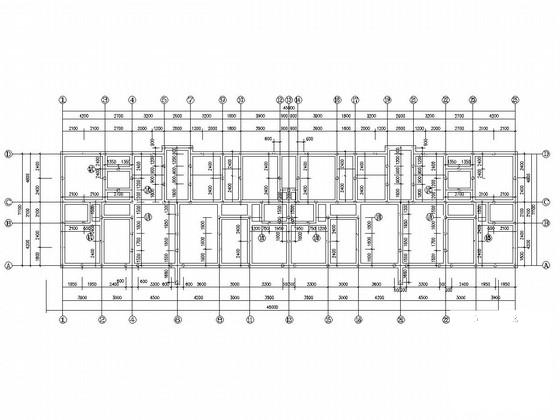

管桩桩位布置图

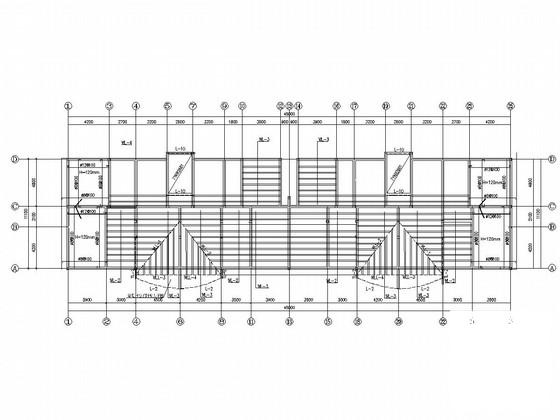

坡屋顶结构布置图

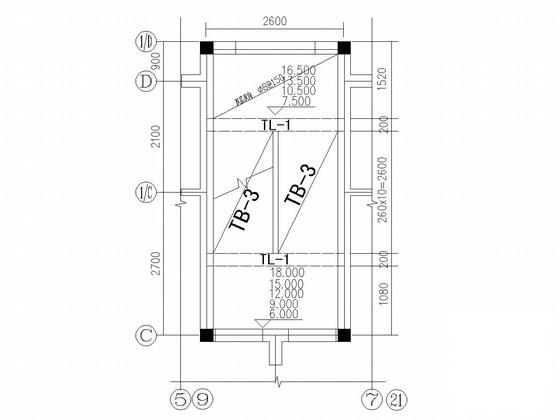

楼梯大样图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

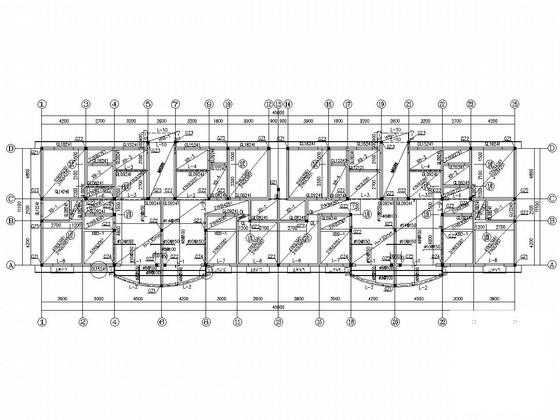

第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-11-27
- 评论次数：0
- 浏览次数：0
- 文件大小：2.47 MB
- 收藏次数：0
-
文件名称：
附件-995879559788668506599.rar
