农村住宅楼4层砌体结构CAD施工图纸（碎石挤密桩）(基础设计等级)
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 建筑地上层数：4层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：砌体结构
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：8度抗震
- 风压：0.55kN/平方米
- 雪压：0.25kN/平方米
- 参考图纸：10张
- 设计年代：近代
附件详情
该项目是内蒙古某农村住宅楼项目，地上四层，结构高度为15.290米，采用碎石挤密桩毛石基础，8度设防，基础设计等级为丙级。
该资料包含：
结构设计说明

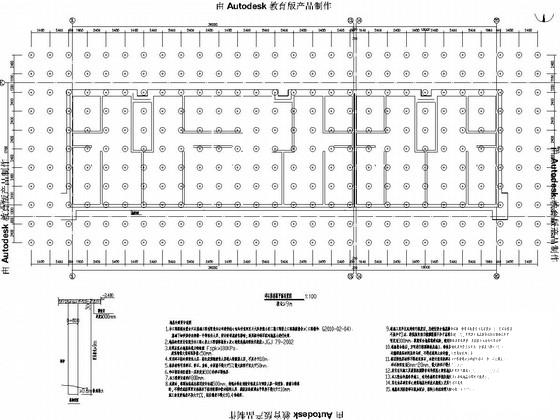

，桩基础布置图，基础图，梁配筋图，板配筋图，楼梯图等共计10张图。
分享投稿时间：近几年2月。

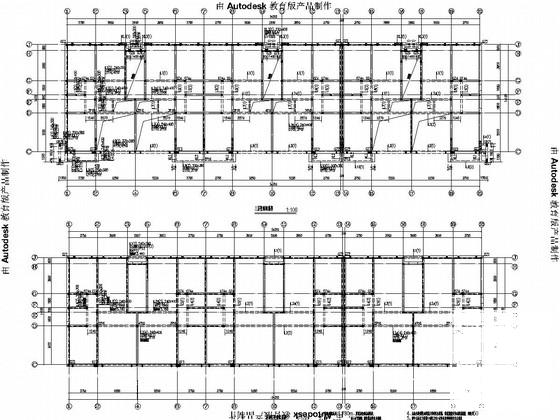

梁配筋图

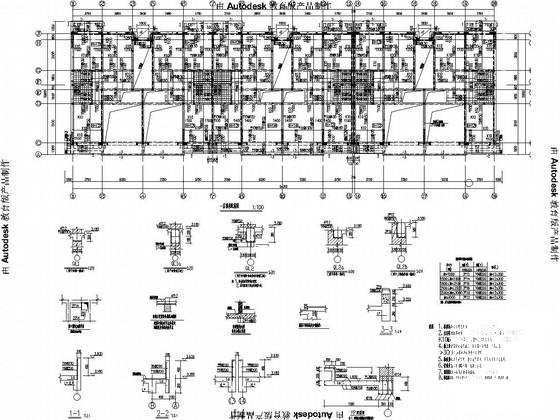

板配筋图

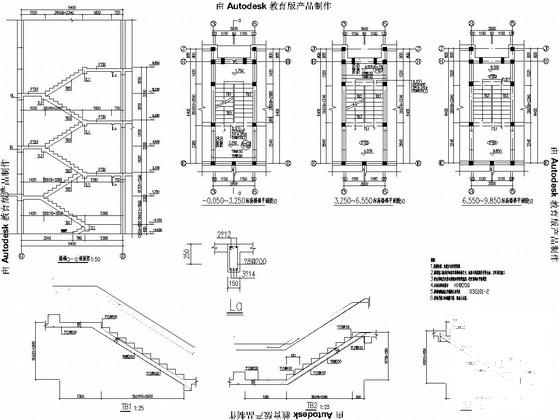

楼梯图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-01-20
- 评论次数：0
- 浏览次数：0
- 文件大小：2.75 MB
- 收藏次数：0
-
文件名称：
附件-995879587870870555958.rar
