碎石桩处理软弱路基设计CAD大样图

附件详情

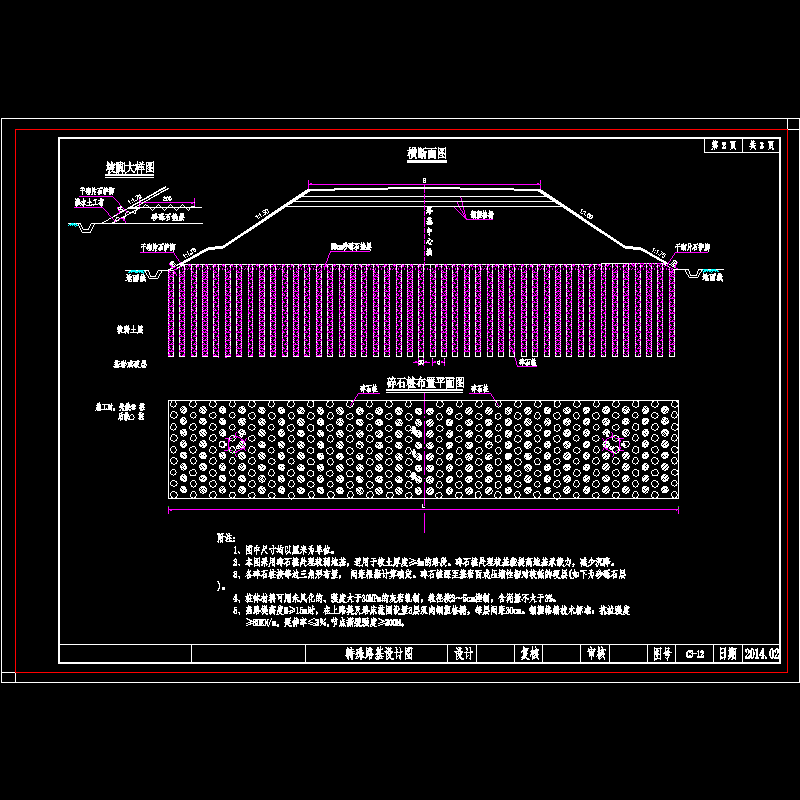

本图采用碎石桩处理软弱地基，适用于软土厚度≥4m的路段。碎石桩处理软基能提高地基承载力，减少沉降。
各碎石桩按等边三角形布置，间距根据计算确定。碎石桩深至基岩面或压缩性相对较低的硬层(如下为砂砾石层)。
桩体材料可用未风化的、强度大于30MPa的灰岩轧制，粒径按2～5cm控制，含泥量不大于3%。
当路堤高度H≥15m时，在上路堤及路床范围设置3层双向钢塑格栅，每层间距30cm。钢塑格栅技术标准：抗拉强度≥80KN/m，延伸率≤3％,节点撕裂强度≥300N。
……共计1张，设计于2014年
