28层剪力墙高层住宅楼结构CAD施工图纸(基础设计等级)

附件详情

该项目是大庆某住宅楼项目，地上28层，地下一层车库，剪力墙结构，6度设防，采用钻孔压灌超流态混凝土桩基础，基础设计等级为乙级。

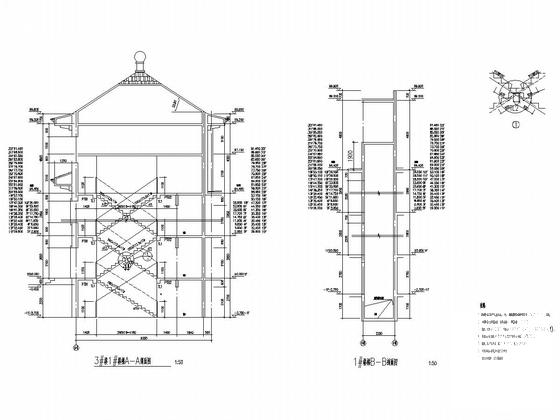

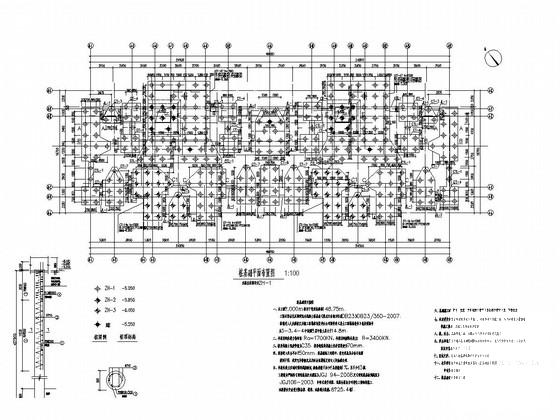

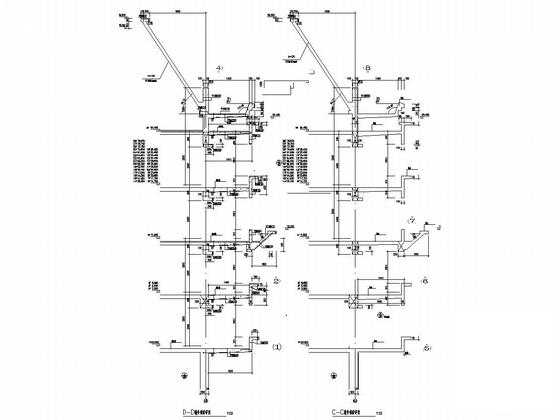

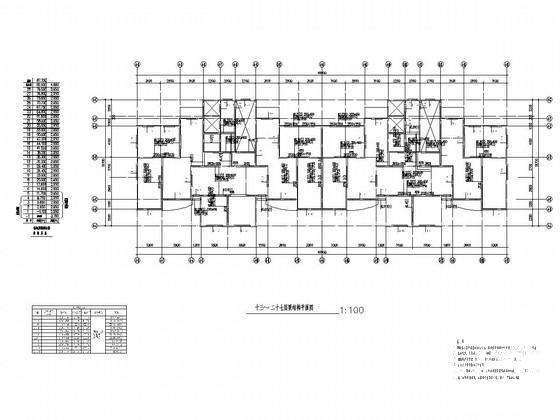

该资料包含： 结构设计说明 ，桩基础 平面布置图 ，承台详图，剪力墙布置图，剪力墙柱表，梁结构平面图，顶板配筋图，造型层梁板结构平面图，造型层尖顶梁板结构平面图， 楼梯详图 ， 节点图 等共计38张图。
分享投稿时间：近几年9月。
