4层框架结构酒店结构CAD施工图纸(基础设计等级)
- 建筑类别：酒店
- 建筑高度类型：多层建筑
- 建筑地上层数：4层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 参考图纸：20张
- 设计年代：近代
附件详情
该项目是广西某风情街酒店项目，地上底层，框架结构，人工挖孔墩基础，基础设计等级为丙级。
包括：基础平面布置图，基础梁配筋图，各层柱
平面布置图
，各层结构平面图，各层梁配筋平面图，穹窿梁、结构平面图，
楼梯详图
，大样图共计20张图。

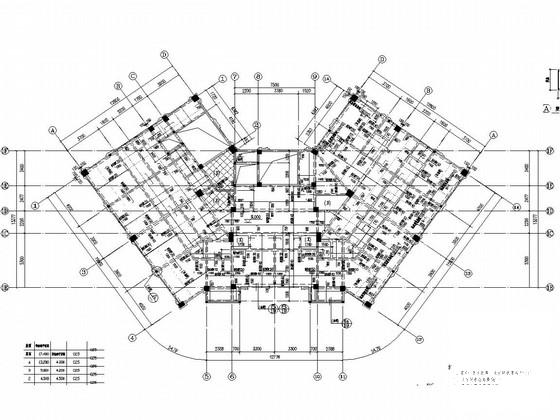

四层结构平面图

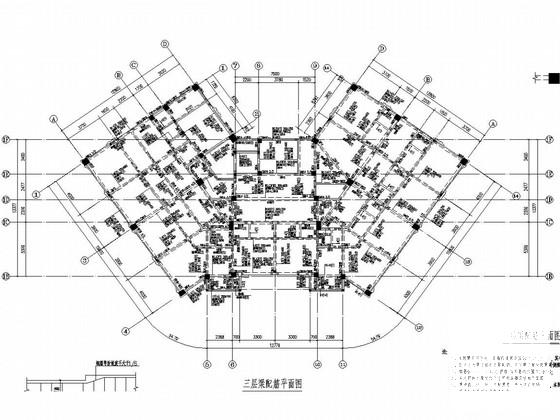

四层梁配筋平面图

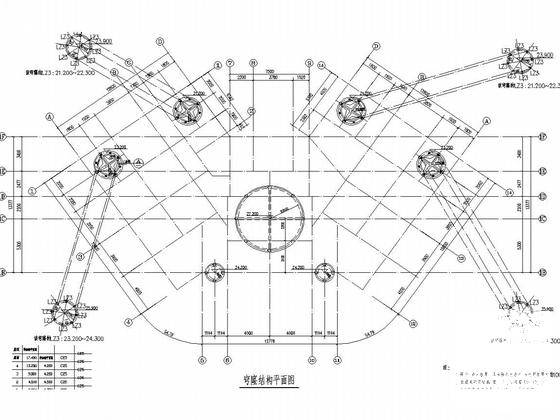

穹窿梁配筋图

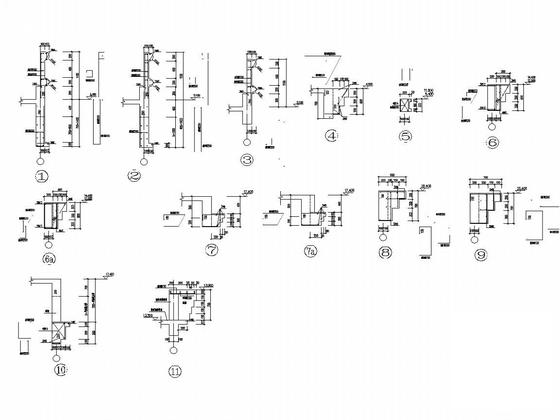

大样图
四层柱平面布置图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
