4层框架结构人民医院传染科楼结构图纸(基础设计等级)
- 建筑类别：医疗
- 建筑高度类型：多层建筑
- 建筑地上层数：4层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：7度抗震
- 风压：0.45kN/平方米
- 雪压：0.45kN/平方米
- 参考图纸：15张
- 设计年代：近代
附件详情
该项目是某人民医院传染科楼项目，地上4层，框架结构，建筑高度为16.200m，采用天然基础，基础采用独立基础+基础拉梁，基础设计等级为丙级，7度设防。
该资料包含：
结构设计说明
，梁、板、柱图，基础图等共计15张图。
分享投稿时间：近几年10月。

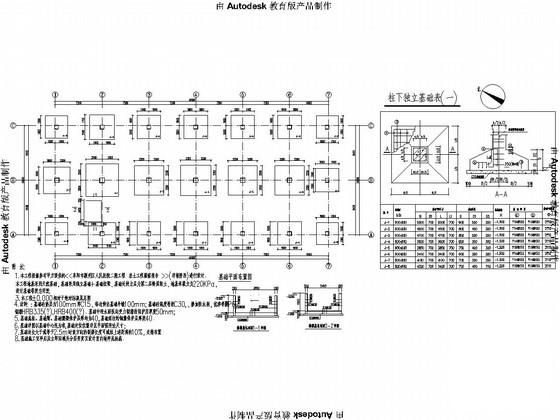

梁配筋图

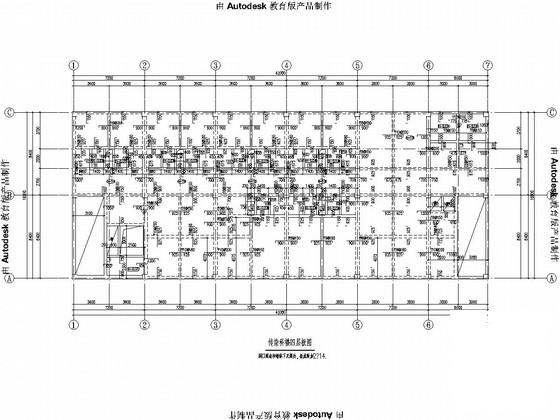

板配筋图

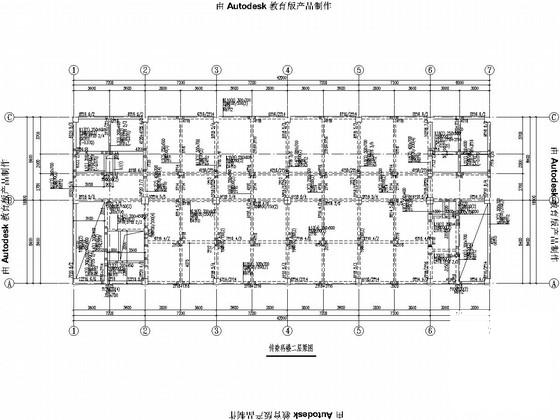

柱布置图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
