知名食品有限公司基地单层钢结构厂房结构图纸(基础设计等级)

  • 建筑类别:工业建筑
  • 建筑高度类型:单层建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架,轻钢结构
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:8度抗震
  • 风压:0.60kN/平方米
  • 雪压:0.80kN/平方米
  • 参考图纸:26张
  • 设计年代:近代

附件详情

该项目是某知名食品公司基地厂房项目,建筑设计结构形式为单层钢结构,柱网为8.0x24.0m,层高为7.6m~10.0m,抗震设防烈度为8度,设计基本地震加速度值为0.20g,设计地震分组为第三组;场地类别为II类,基础设计等级为丙级。

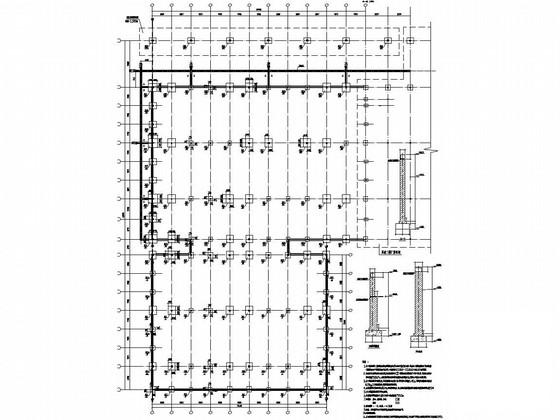

包括:结构设计施工总说明,基础 平面布置图 ,地脚螺栓布置图,屋面结构布置图,屋面檩条布置图 ,刚架剖面图,柱间支撑立面布置图,节点详图等共计26张图。
9月。

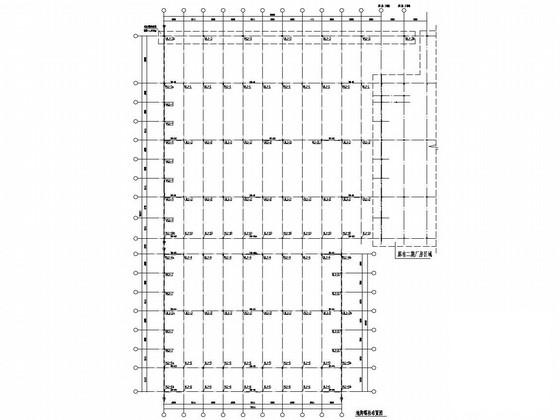

地脚螺栓布置图

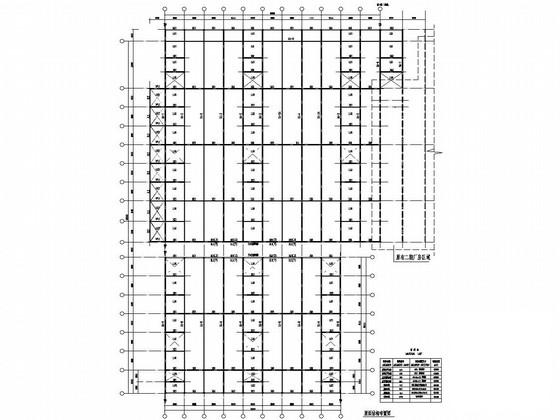

屋面结构布置图

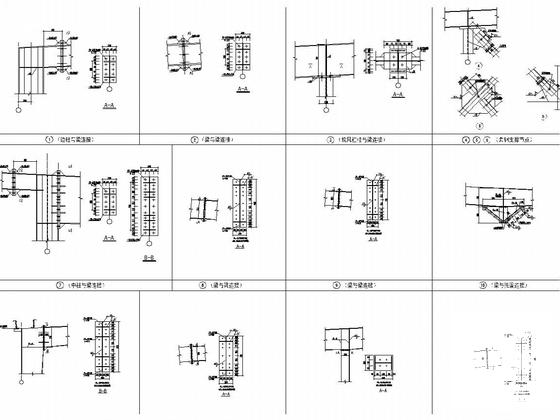

节点详图

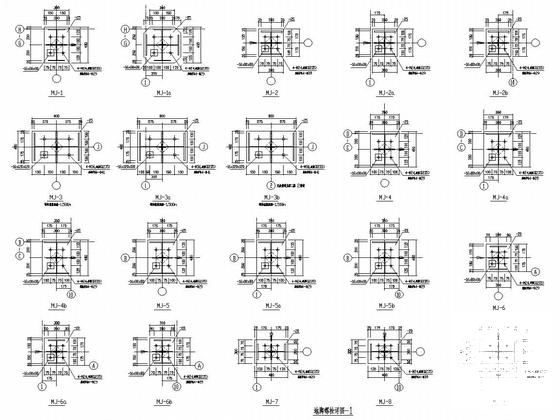

地脚螺栓详图

F轴线柱间支撑立面布置图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 知名食品有限公司基地单层钢结构厂房结构图纸(基础设计等级) - 1
    第 1 张图
  • 知名食品有限公司基地单层钢结构厂房结构图纸(基础设计等级) - 2
    第 2 张图
  • 知名食品有限公司基地单层钢结构厂房结构图纸(基础设计等级) - 3
    第 3 张图
  • 知名食品有限公司基地单层钢结构厂房结构图纸(基础设计等级) - 4
    第 4 张图
  • 知名食品有限公司基地单层钢结构厂房结构图纸(基础设计等级) - 5
    第 5 张图
  • 知名食品有限公司基地单层钢结构厂房结构图纸(基础设计等级) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
