4层框架结构人民医院结构设计施工图纸

  • 建筑类别:医疗
  • 建筑高度类型:多层建筑
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.40kN/平方米
  • 参考图纸:39张
  • 设计年代:近代

附件详情

该项目是人民医院门诊楼和急救中心项目,分为1~10轴和10~22轴两部分图纸,地上4层,框架结构,基础采用人工挖孔桩基础,建筑桩基的设计等级为丙级,7度设防。
该资料包含:1~10轴和10~22轴 结构设计说明 ,基础图,基础详图,梁板柱图,楼梯图等共计39张图。
分享投稿时间:近几年2月。

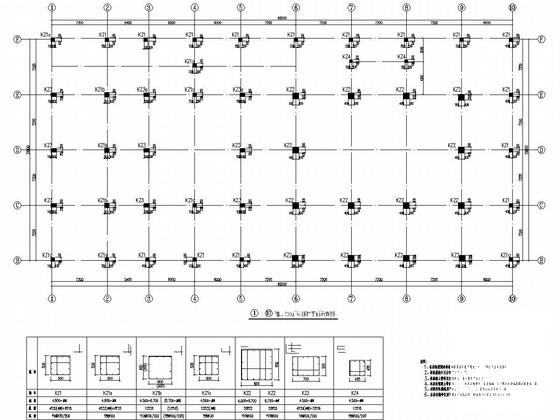

4.500m~屋顶柱 平面布置图

H=8.700板平法施工图

1#楼 楼梯详图

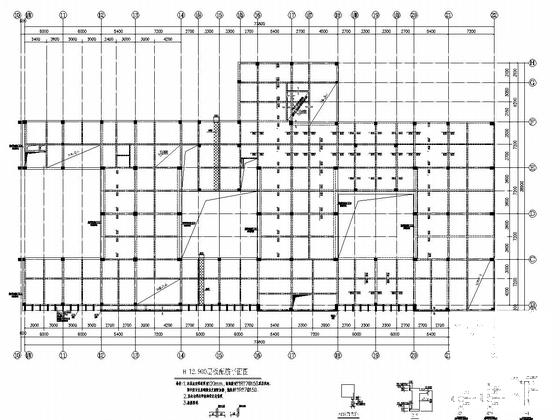

H=12.900层板配筋平面图

坡屋顶1梁平法施工图

楼梯图

H=12.900梁平法施工图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 框架结构医院 - 1
    框架结构医院 - 1
  • 框架结构医院 - 2
    框架结构医院 - 2
  • 框架结构医院 - 3
    框架结构医院 - 3
  • 框架结构医院 - 4
    框架结构医院 - 4
  • 框架结构医院 - 5
    框架结构医院 - 5
  • 框架结构医院 - 6
    框架结构医院 - 6
  • 框架结构医院 - 7
    框架结构医院 - 7
以上是部分截图,请下载附件后查看完整高清内容
