4层框架结构人民医院综合内科楼扩建结施平面布置图

建筑类别：医疗

建筑高度类型：多层建筑

建筑地上层数：4层

图纸设计深度：施工图

民用建筑设计使用年限：50年

建筑设计结构形式：钢筋混凝土结构

钢筋混凝土结构：框架

基础形式 ：桩基础

结构安全等级：一级

地基基础设计等级：甲级

抗震设防烈度：8度抗震

风压：0.8kN/平方米

参考图纸：44张

设计年代：近代

该项目不属于超限高层建筑工程。结构设计使用年限：50年。建筑结构安全等级：一级。混凝土结构环境类别：与土壤接触的构件为二b类；上部结构构件为一类；屋面以上的室外构件为二b类。地面粗糙度：B类，基本风压为0.8KN/平方米，场地地下水对混凝土结构具微腐蚀性，对混凝土结构中钢筋具弱腐蚀性。抗震设防烈度7度，建筑场地类别Ⅱ类，特征周期值0.35s，水平地震影响系数最大值：0.12（罕遇地震0.72）按8度选择抗震措施，该项目框架抗震等级：二级。地基液化判别：无液化地基。该地段为抗震有利地段

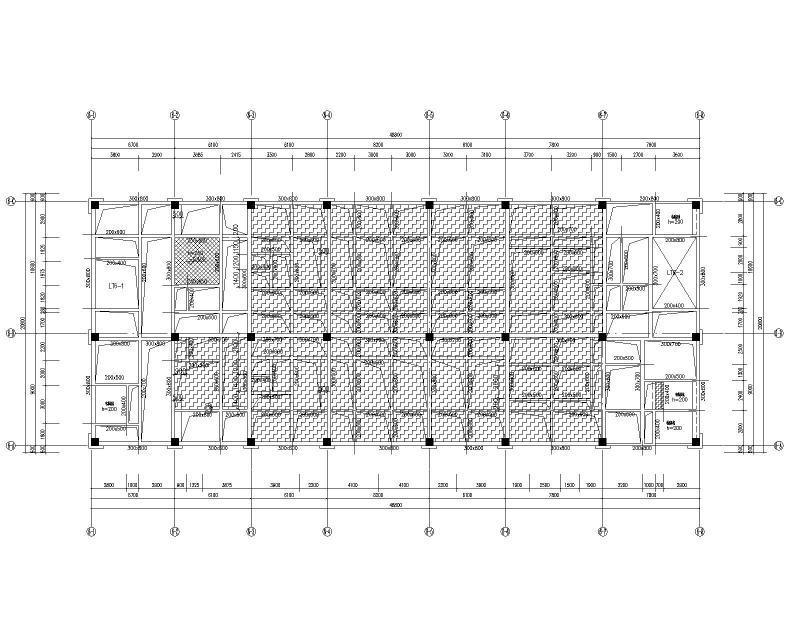

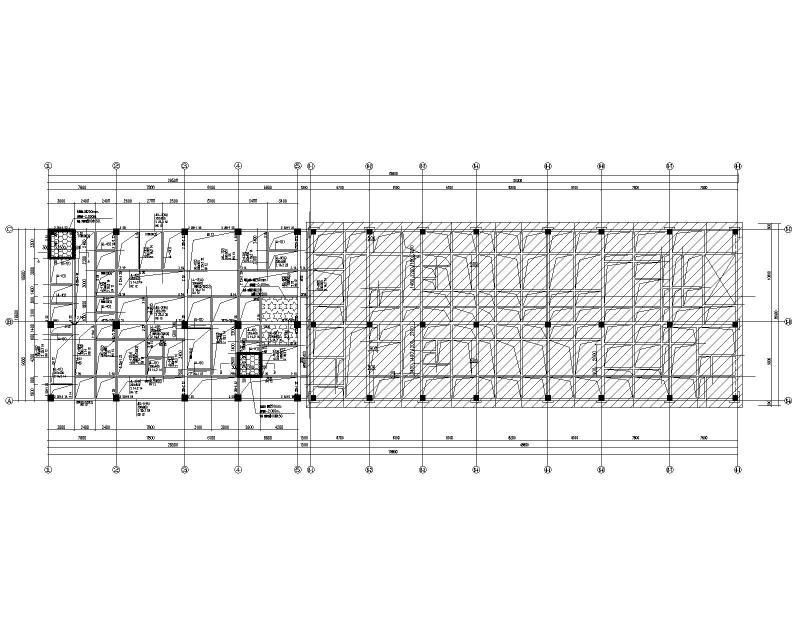

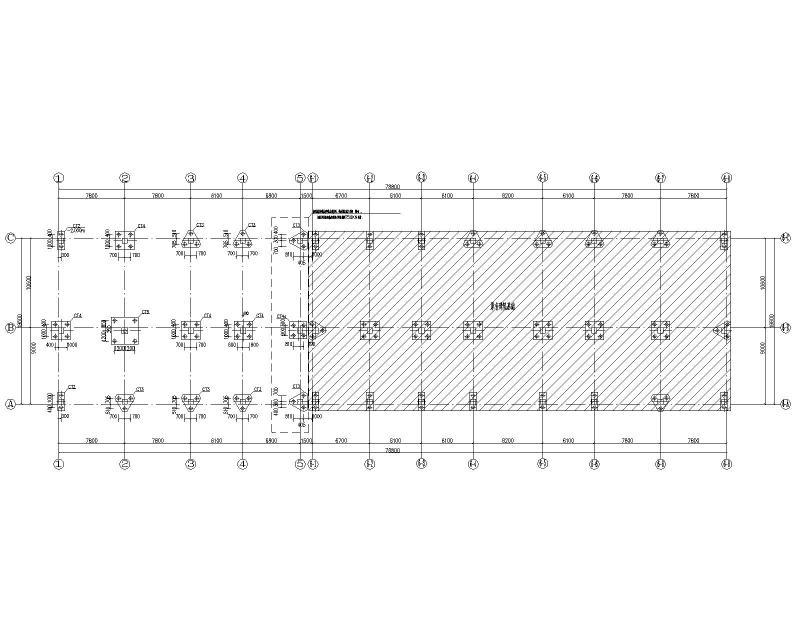

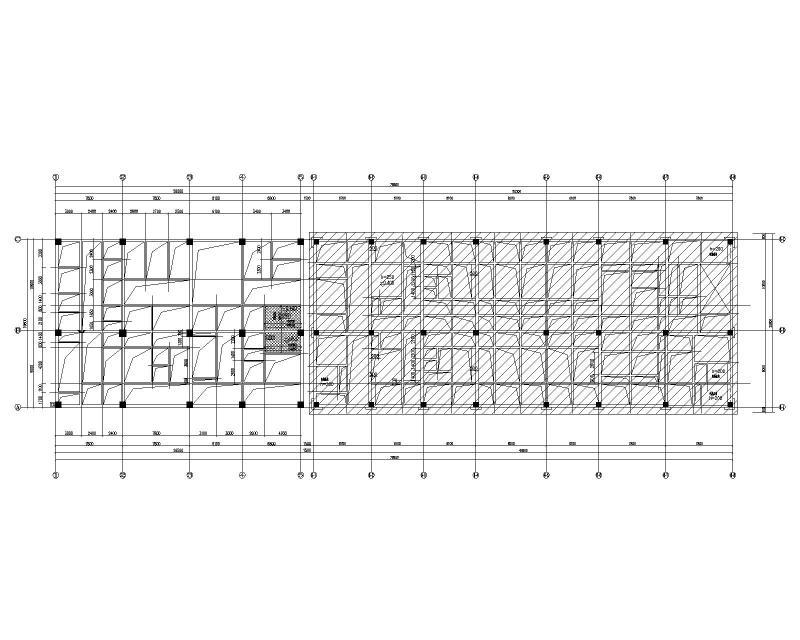

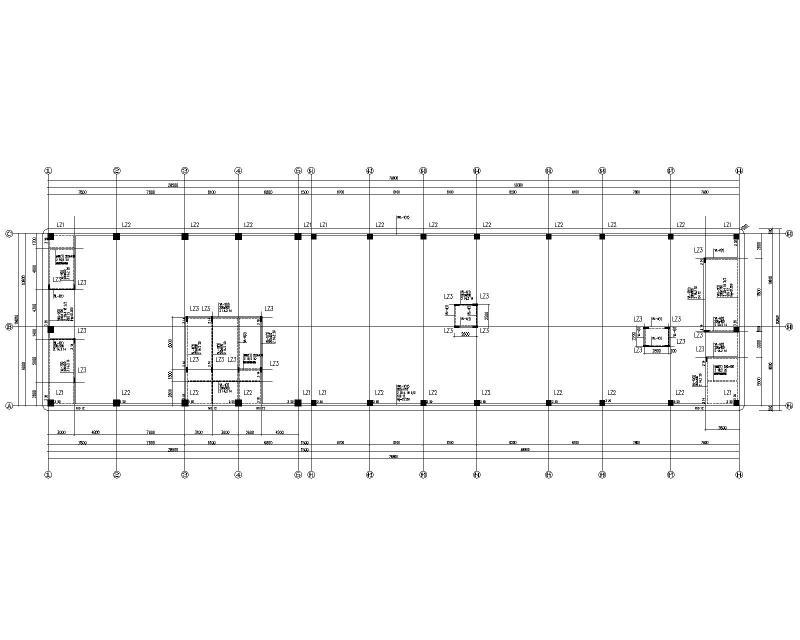

包含：扩建部分结构设计总说明，扩建部分混凝土板、梁、柱设计及构造说明，扩建部分砌体填充墙结构构造说明，扩建部分混凝土楼梯制图规则及构造说明，扩建部分加固设计总说明，预应力混凝土管桩通用说明，扩建部分桩基础平面布置图，等共计44张。
