6层医院综合楼净化空调系统设计施工大样图

附件详情

一、项目概要：
项目为一医院净化空调系统设计，地上六层......
二、空调系统：

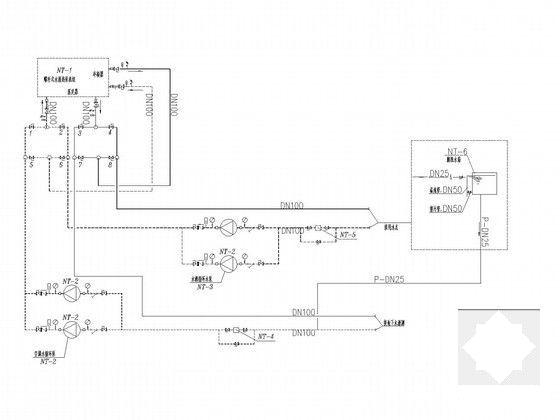

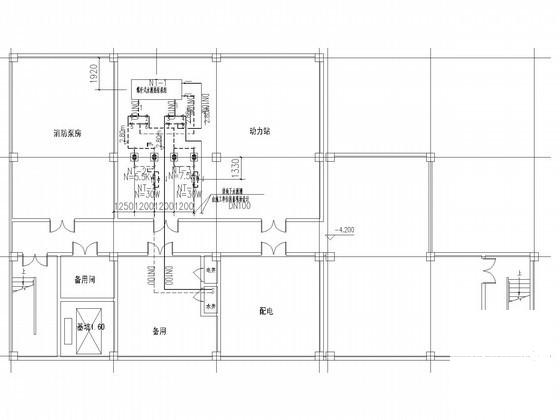

1.净化空调系统冷热源由地下室动力站水源热泵机组提供。
2.净化空调系统为全空气系统，净化机组采用组合式空调器。

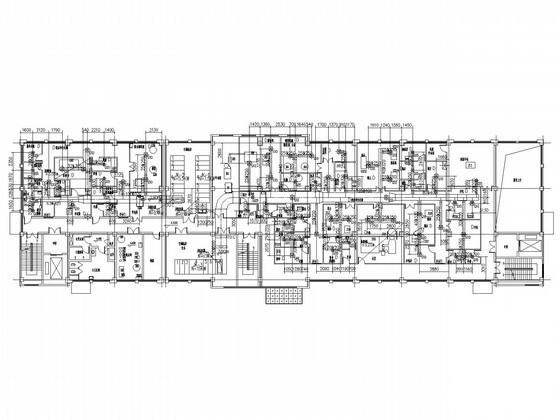

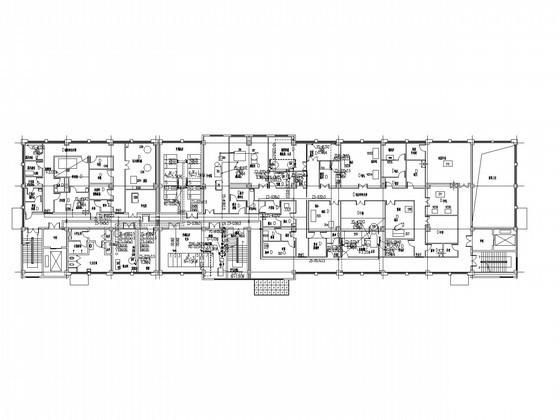

3.净化空调系统采用顶送风，气流组织形式为上送下回式。

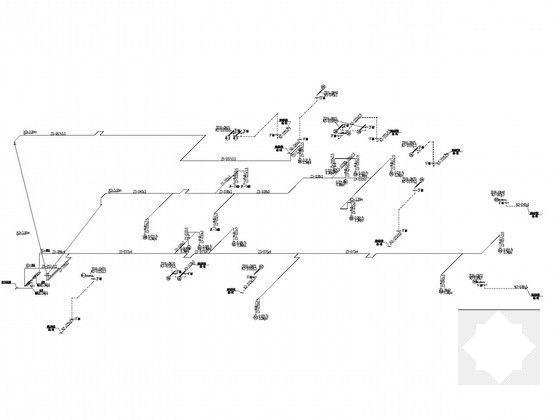

4.供回水主管设计为双管异程系统......
三、通风排烟系统：
1.净化区域按工艺要求进行排风，净化区域的排风系统采用防倒灌措施。
2.非洁净区排风采用斜流式管道风机或壁式轴流风机进行机械通风。
3.排烟量按60计算，风机入口处排烟防火阀采用常开型......

图纸共24张。
