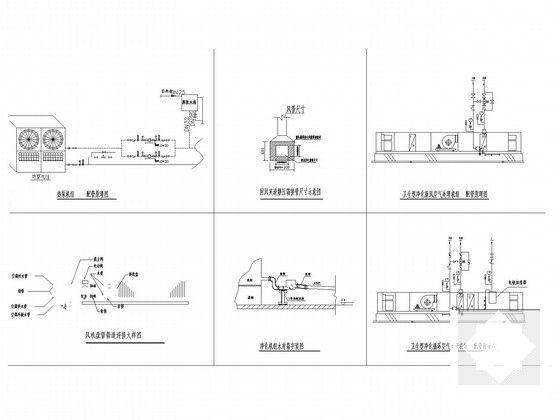

7层医院住院楼空调净化工程设计施工大样图

附件详情

1.项目概要：
项目为医院住院大楼净化工程，包括万级净化区域，十万级净化区域和普通舒适性空调区域，洁净手术部、设备机房、ICU病房，其中有手术室、洁净走廊及辅房、污物走廊及辅房、卫生通过及办公区等相关功能区域......
2.冷、热源：
采用风冷热泵机组提供冷热源，每台空调机组配电加热器装置，冬季采用电极式加湿，过度季节需提供冷源......

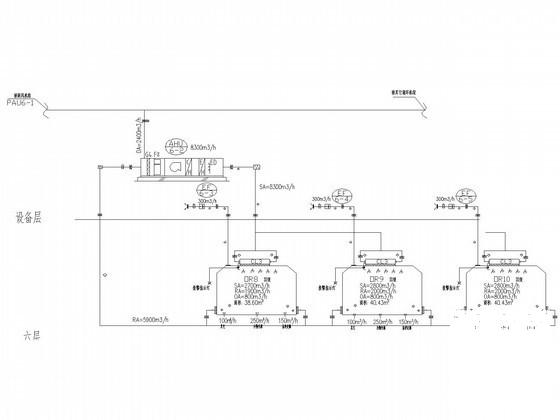

3.空调风系统：
（1）手术室净化空调机组新风管上都设定风量阀，新风管接至机组回风段与回风混合。
（2）手术部新风集中处理.
（3）手术室的气流组织为集中层流天花送风方式,上送双侧下回，Ⅱ、Ⅲ级手术室采用局部层流；Ⅳ级手术室采用高效送风口送风，双侧下部回风；洁净走廊及辅房采用高效送风口送风，辅房采用上送下回。走廊采用上送上回，污物走廊及其辅房采用亚高效送风口送风，采用上送上回。办公走廊及其辅房等非净化区域采用新风+风机盘管形式，上送上回......

，图纸共42张。
