21层医院综合楼手术部净化系统设计施工大样图

附件详情

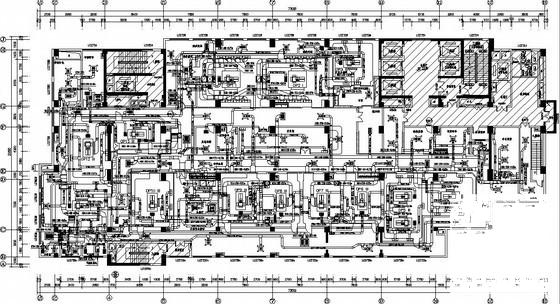

此稿件为上海为上海市某医院外科医技综合楼洁净手术部净化系统工程施工图纸；洁净手术部位于大楼六层，按院方要求：六层洁净手术部共设计2间I级洁净手术室、11间III级手术室（其中1间正负压切换手术室）、十万级洁净走廊及其辅房、三十万级污物走廊及其辅房；六层手术层层高4.25米，梁下净高3.7米，设备层位于手术层上一层的设备夹层，设备层层高3.15米，梁下净高2.5米；大楼共二十一层，总高约96.4米。
设计方案 ：1、所有净化空调机组均采用优质医用卫生型空调机组；
2、六层洁净走廊及其辅房共用一台医用卫生型空调机组，采用亚高效送风口送风，走廊采用上顶送上回风，洁净辅房采用上顶送下侧回。
3、新风机组采用集中控制方式，六层洁净手术部共采用二台新风机组机组，新风系统配初效、中效、亚高效过滤器。
4、排风采用独立排风形式。
5、每台循环机组均配一台电极式加湿器。
6、新风的保证 1）新风量必须满足室内人员的卫生要求；2）新风量需满足洁净手术部的新风换气次数要求；3）密闭房间室内新风量和排风量之差需能保证房间正压值；4）新风量宜符合《医院洁净手术部建筑技术规范》中规定的最小新风量。
……

，图纸共14张。
