人民医院扩建门诊人防给排水设计CAD图纸

该附件为 人民医院扩建门诊人防给排水设计图

项目概要：

防护单元名称：第一防护单元，战时功能：二等人员掩蔽所，抗力等级：核6级、常6级 ，防化级别：丙级，建筑面积：2139 平方米，掩蔽人数：1200人。

防护单元名称：第二防护单元，战时功能：中心医院，抗力等级：核5级、常5级 ，防化级别：乙级，建筑面积：4499平方米，掩蔽人数：400人。

防护单元名称：柴油电站，战时功能：内部电源 ，抗力等级：核5级、常5级

设计范围：

1、战时给水：A. 战时掩蔽人员的饮用水和生活用水

B. 战时进出人防地下室人员的洗消用水

C. 战后各出入口受污染的房间和通道的冲洗用水

2、战时排水：A. 战时掩蔽人员的生活废水

B. 战时进出人防地下室人员的洗消废水

C. 战后各出入口受污染的房间和通道的冲洗废水

图纸展示：

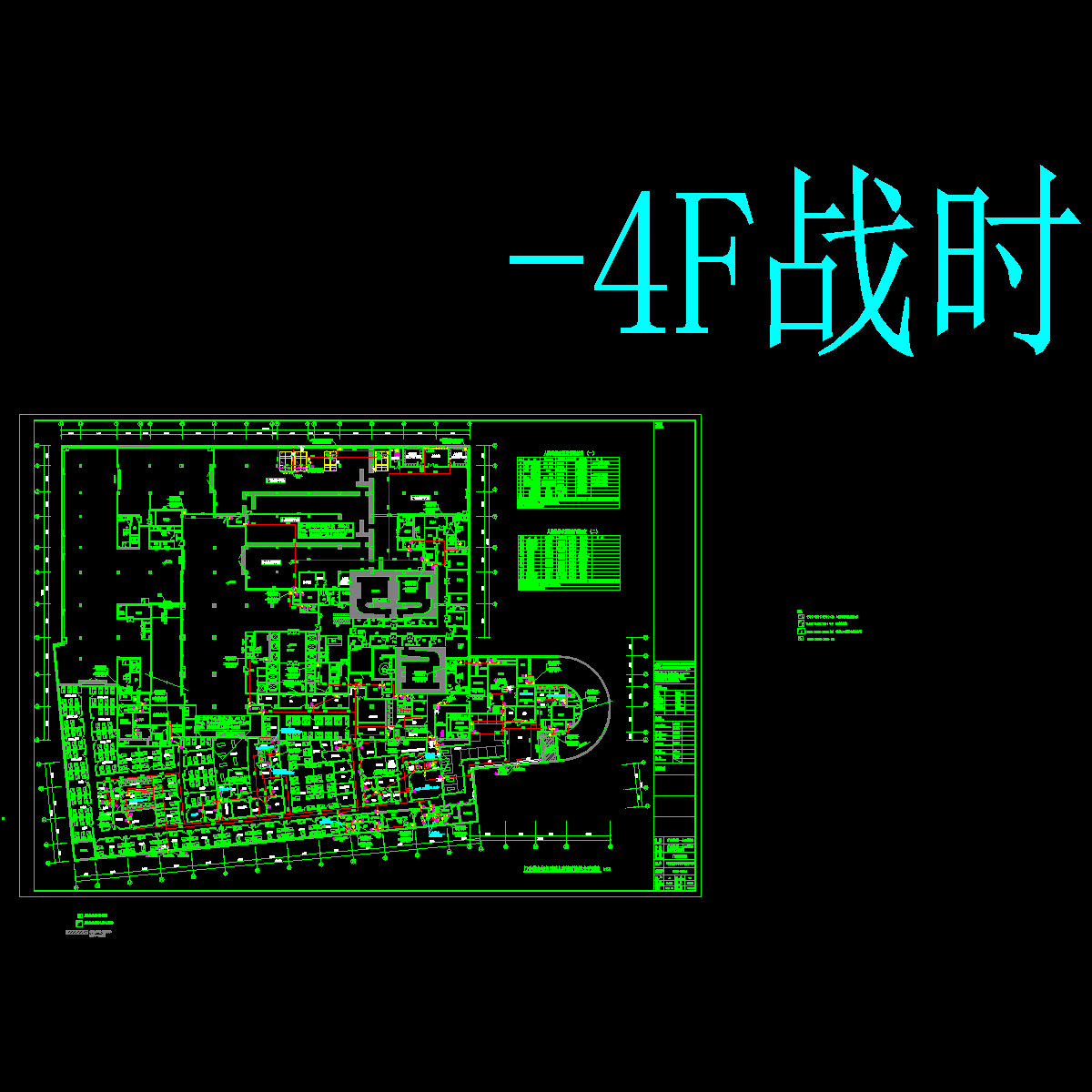

门诊综合楼负四层人防战时给排水平面图

染毒水池排水系统图

污水池排水系统图

柴油发电机供油平面图 系统图

第二防护单元生活洗消给水系统图

集水井排水系统图

人防给排水安装通用图（一）

人防给排水安装通用图（二）
