6层人民医院综合门诊部装修排水图纸

  • 建筑类别:医疗
  • 建筑地上层数:6层
  • 建筑地下层数:0层
  • 出图日期:2011
  • 设计阶段: 设计方案
  • 供水分区:无
  • 设计内容:给排水

附件详情

深圳某医院综合门诊部装修排水图,该项目生活给水不分区, 由室外给水管网供给。建筑物内采用生活污水与废水不分流管道系统, 室外采用污水, 雨水分流管道系统。
共23张图纸。

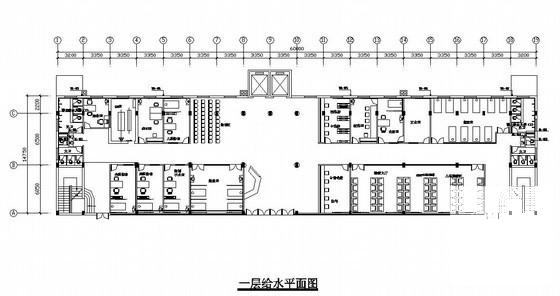

给水平面图

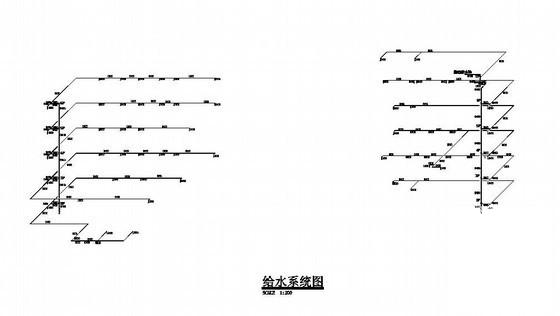

给水系统图

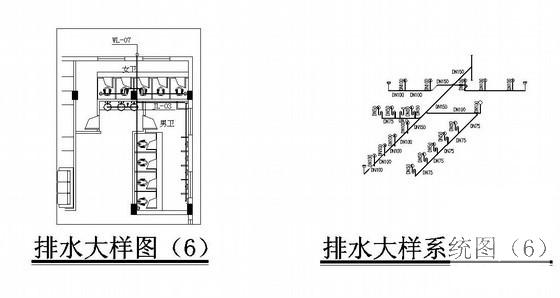

排水大样

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

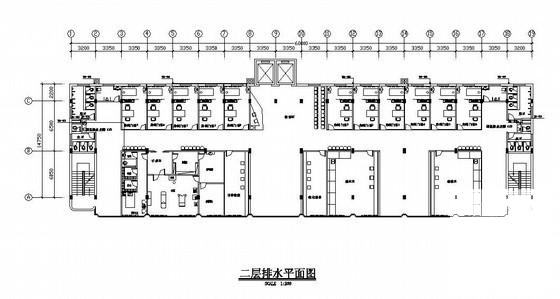

  • 医院门诊装修 - 1
    医院门诊装修 - 1
  • 医院门诊装修 - 2
    医院门诊装修 - 2
  • 医院门诊装修 - 3
    医院门诊装修 - 3
  • 医院门诊装修 - 4
    医院门诊装修 - 4
以上是部分截图,请下载附件后查看完整高清内容
