裙楼给排水装修CAD图纸

资料简介
赚取积分

附件详情该项目为某裙楼装修工程，本专业为配合装饰仅将装饰范围内卫生间、淋浴间及其屋面部分绿化给排水、屋面雨水系统末端进行调整（不包括消防系统）。　　本次遵循建筑给排水节能的途径进行设计，裙楼部分有效利用市政管网进行供水，减少能耗；全部选用节水洁具。　　生活给水系统保持原土建院设计，本次装饰设计仅将装饰范围内卫生间、淋浴间及其屋面部分绿化给水支管进行调整。　　生活排水系统保持原土建院设计，本次装饰设计仅将装饰范围内卫生间、淋浴间及其屋面部分绿化排水、屋面雨水末端进行调整。深圳某裙楼给排水装修图

以下是附件的其中一部分截图，共12张，您也可以搜索更多您想要的资源

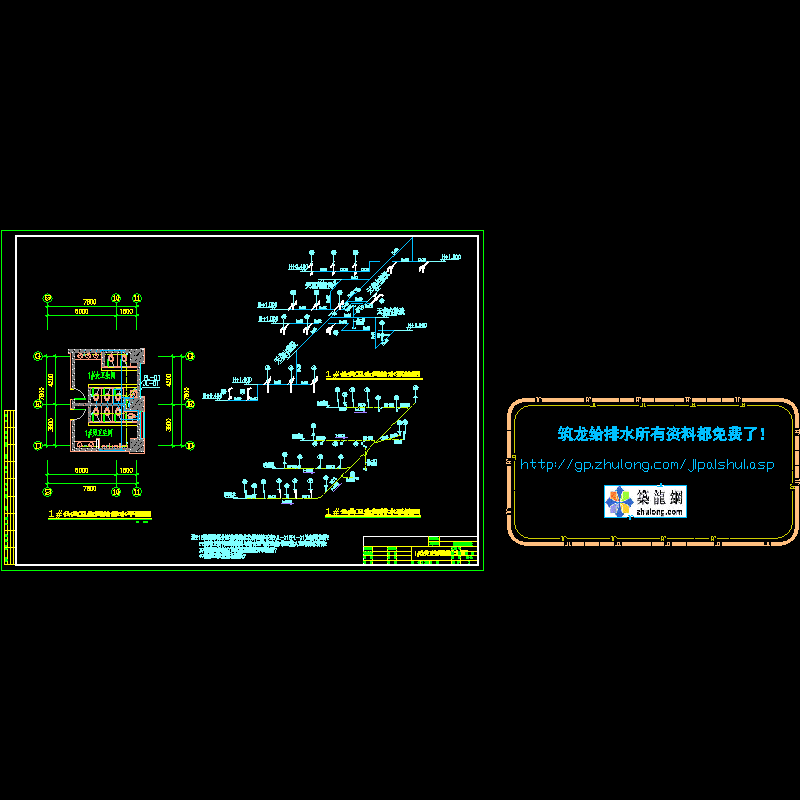

1#公共卫生间给排水大样图.dwg

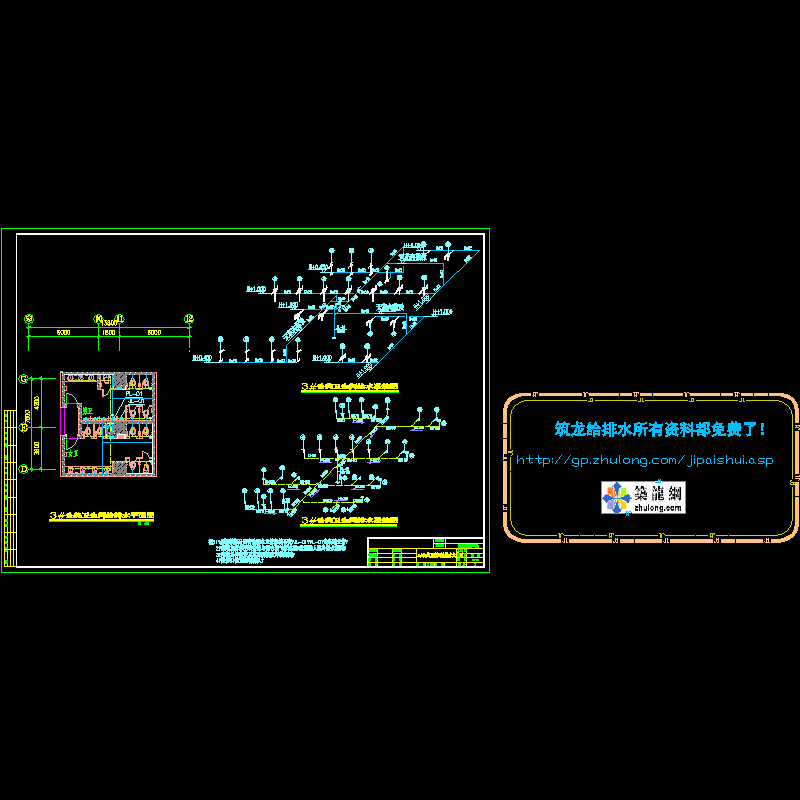

2#公共卫生间给排水平面图.dwg

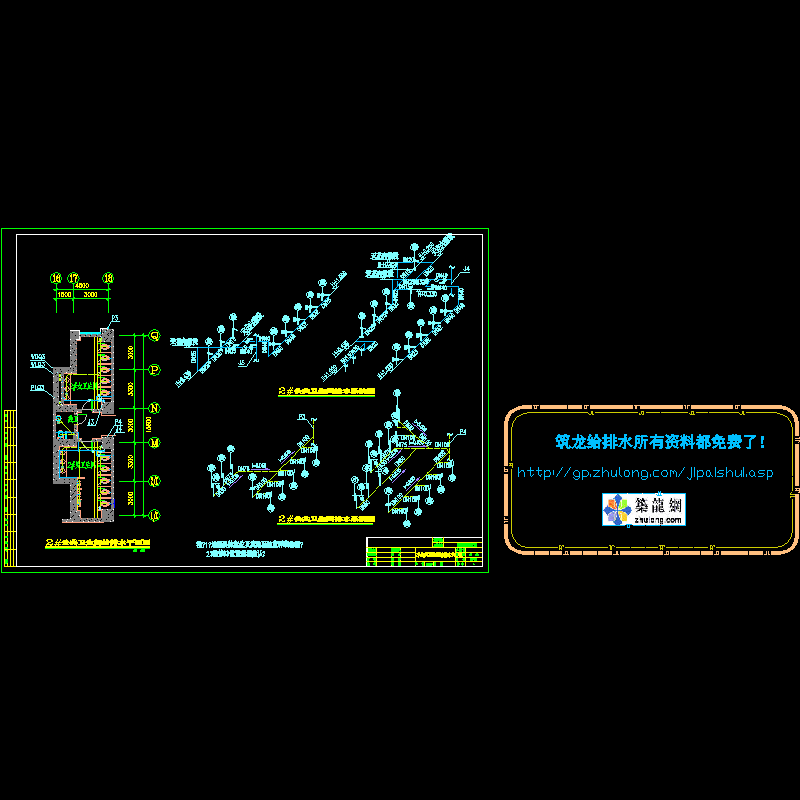

3#公共卫生间给排水大样图.dwg
一层给排水平面图.dwg
二层给排水平面图.dwg
四层给排水平面图.dwg
太阳能配电加热中央热水系统原理图.dwg
女浴室给排水大样图.dwg
封面.dwg
棋牌室卫生间给排水大样图.dwg
男浴室给排水大样图.dwg
给排水设计施工说明.dwg

以上是部分截图，请下载附件后查看完整高清内容
