4层扩建车间给排水CAD施工图纸
- 附件设计说明：无
- 建筑类别：工业建筑
- 建筑高度类型：多层建筑
- 建筑地上层数：4层
- 图纸设计深度：施工图
- 参考图纸：10张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 排水设计：污水系统,废水系统,雨水系统
- 消防设计：室内消火栓系统,喷淋系统,灭火器配置系统
- 供水设备：高位水箱,水泵站,稳压泵,水池
- 供水方式：市政供水,变频供水,高位水箱供水
- 供水分区：无
- 排水体制：污废合流,雨污合流
- 排水技术：重力排水
- 火灾危险等级：中危险级Ⅱ级
- 消火栓用水量室内(L/S)：10
- 大样节点：水箱
- 项目所在地：江苏
附件详情
- 消防总图
- 一层给排水平面图
- 二层给排水平面图
- 三层给排水平面图
- 一层自喷平面图
- 二层自喷平面图
- 三层自喷平面图
- 局部四层及三层屋面排水平面图
- 喷淋系统
- 喷淋试水系统
- 给排水系统
- 雨水落水示意图
- 消防给水系统
- 施工说明
- 图例
附件详情
该项目位于江苏，为工厂扩建车间。设计内容包括：给水系统、排水系统、消防给水系统、喷淋系统、灭火器配置。
，共10张图。

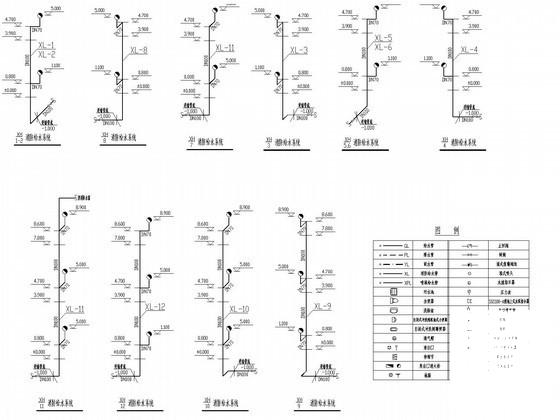

消防给水系统
以下是附件的其中一部分截图，共2张，您也可以 搜索 更多您想要的资源
-

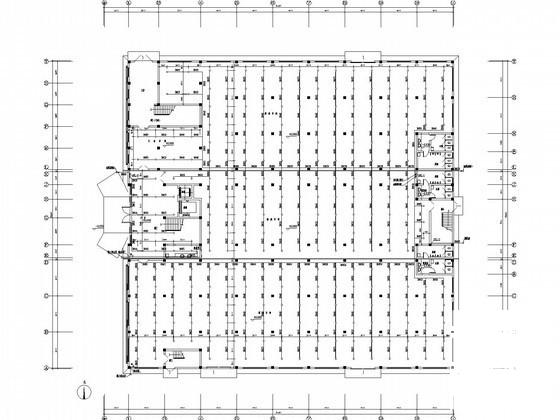

第 1 张图 -
第 2 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-01-08
- 评论次数：0
- 浏览次数：0
- 文件大小：0.55 MB
- 收藏次数：0
-
文件名称：
附件-995860557579707575787.rar
