12层医院内科综合大楼给排水施工工程CAD图纸
- 附件设计说明：无
- 建筑类别：医疗
- 建筑高度类型：高层建筑
- 建筑地上层数：12层
- 建筑地下层数：1层
- 参考图纸：83张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 生产供水设计：热水系统
- 排水设计：污水系统,雨水系统
- 消防设计：室内消火栓系统,喷淋系统
- 供水设备：高位水箱,稳压泵
- 供水方式：市政供水,分区供水
- 供水分区：两区
- 排水体制：污废分流,雨污分流
- 大样节点：水箱,水泵,泵房,卫生间,阀门管件,设备房布置
- 热水供应方式：热泵热水供应
- 项目所在地：福建
附件详情

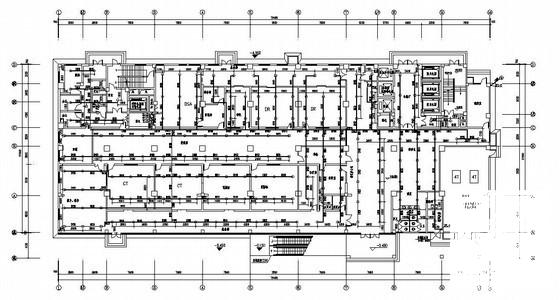

- 给排水及消火栓管道平面图
- 自动喷淋管道平面图
- 卫生间给排水平面详图及支管系统图
- 屋面水箱平、剖面放大图

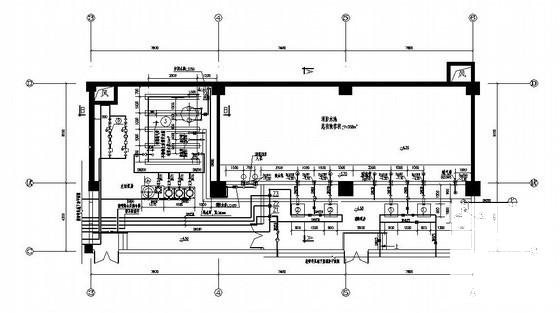

- 消防水池及水泵房平、剖面详图
- 地下室发电机房及一层变配电室
- 气溶胶AS600气体灭火详图
- 热水管道系统图

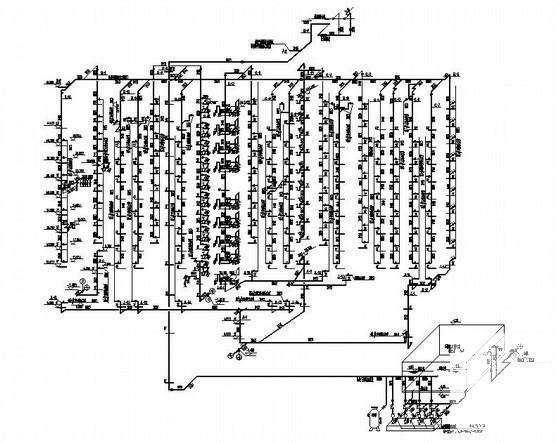

- 给水管道系统图
- 雨水管道系统图及地下室
- 集水坑潜水泵管道系统图
- 污水管道系统图
- 室内消火栓管道系统图
- 自动喷淋管道系统图
附件详情
资料介绍：该项目厦门某医院内科综合大楼给排水施工工程。共12层。
设计内容：给排水系统设计 给排水及消火栓管道平面图设计 自动喷淋管道设计 支管系统设计 屋面水箱设计 消防水池及水泵房设计 热水管道系统设计 给水管道系统设计 雨污系统设计 集水坑潜水泵管道系统设计等。
，图纸共83张。
给水管道系统图

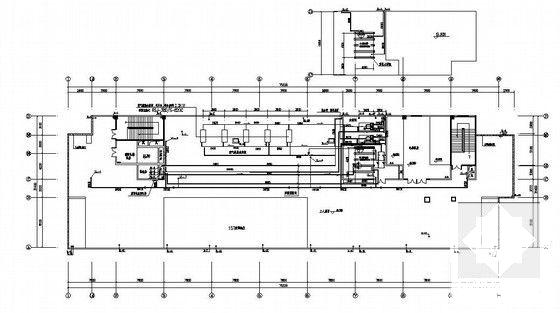

水泵房平面布置放大图
屋面给排水及消火栓管道平面图

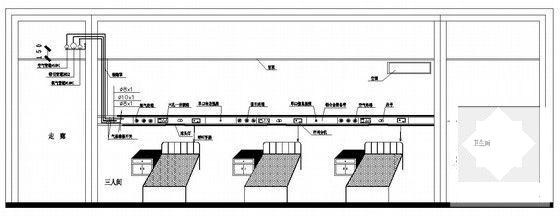

三人间病房大样图
屋面水箱间及增稳压设备 平面布置图
