两层钢框架结构自行车厂房建筑结构CAD施工图纸(基础设计等级)

附件详情

该项目是自行车产业园-8#车间，地上2层，钢框架结构，总建筑设计面积：11434.02平方米，占地面积：5717.01平方米， 建筑类别：自行车配件加工、生产，抗震设防烈度为7度，基础设计等级为丙级。

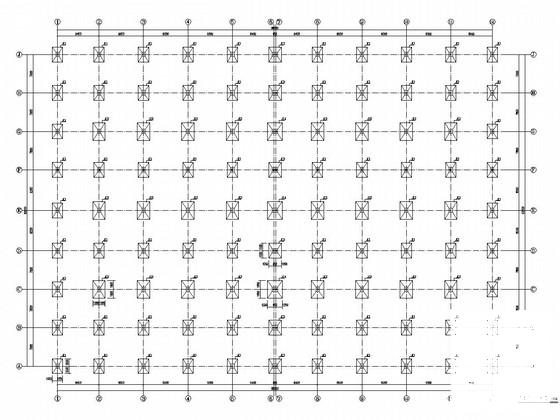

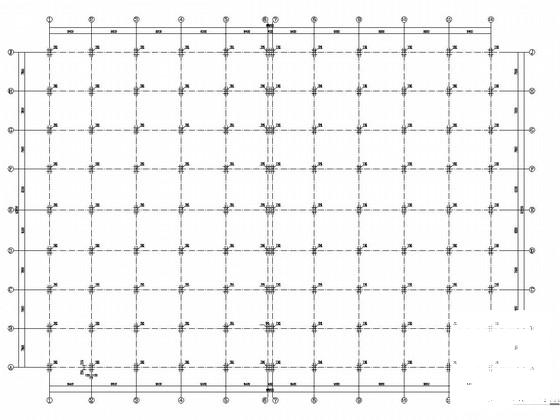

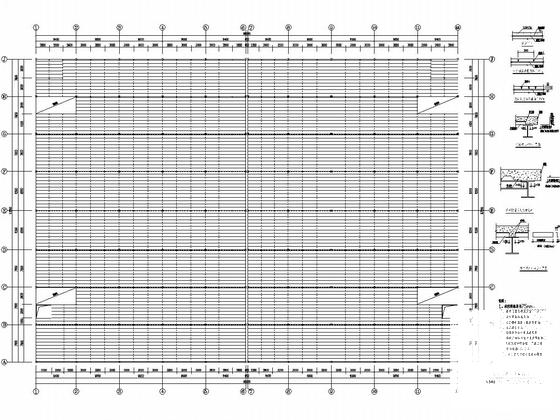

结构专业该资料包含：结构设计总说明，基础平面布置图，基础详图，柱脚锚栓 平面布置图 ，柱脚节点布置图，一、二层梁柱节点平面图，一层组合楼板布置图，屋面构件节点详图，梁柱节点详图，墙面构件布置图，檩条图，支撑图等共计14张图。

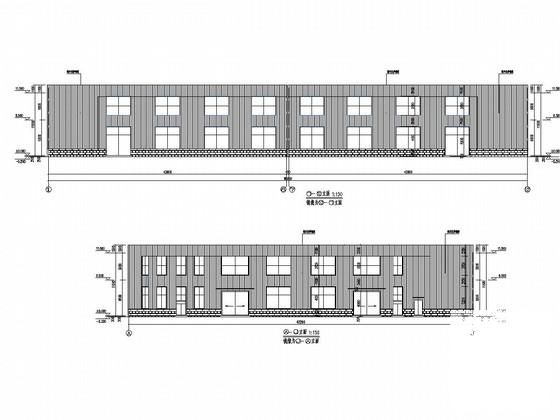

建筑专业该资料包含：建筑设计总说明，平面图，立面图，剖面图， 节点图 ，楼梯施工图、卫生间详图，共计6张图。
