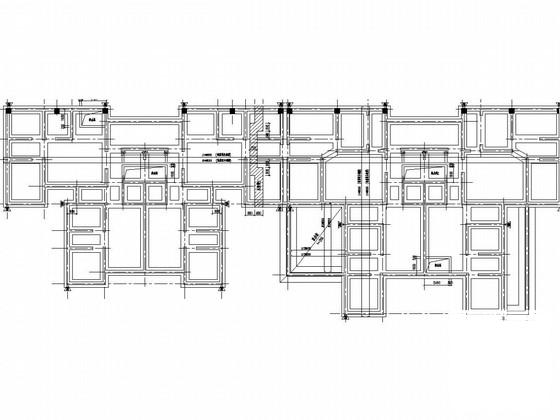

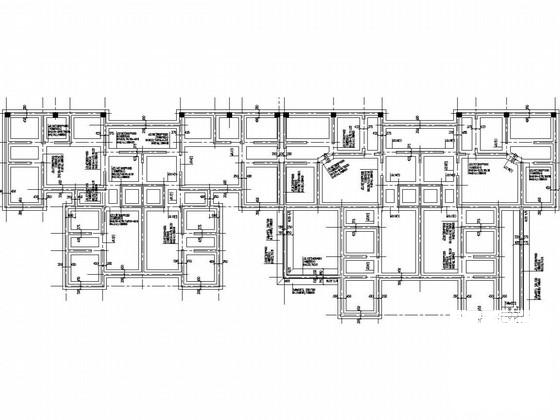

32层剪力墙结构住宅楼CAD施工图纸（裙房3层）(筏板平面配筋图)

附件详情

该项目结构体系：主楼为剪力墙结构，裙房为框架结构，地上32层，地下1层，裙房为3层，裙房为商业，主楼为居住用房，建筑物长x宽x高分别为72.20x27.90x99.30。室内外高差0.3m，层高：一层4.2m，二、三层3.9m，其余均为3.0m，主楼基础为钢筋砼筏板，裙楼基础为钢筋混凝土条形基础，抗震设防烈度为8度。

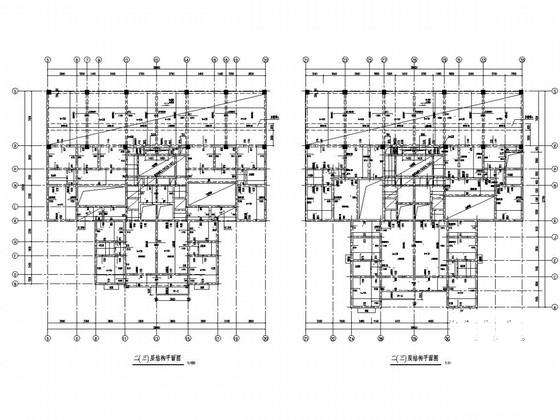

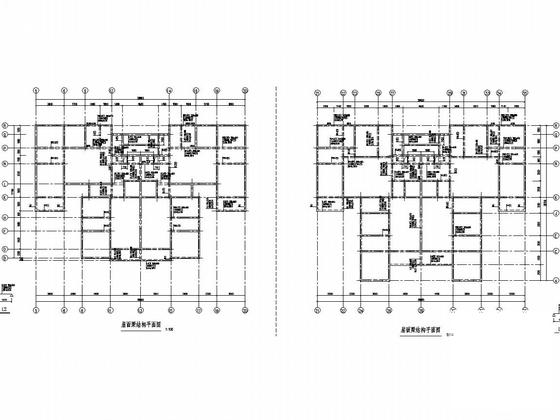

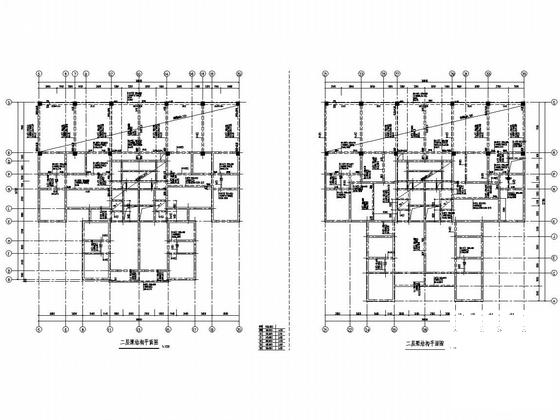

包括：混凝土结构总说明（一）（二），主楼基坑开挖平面图，桩基 平面布置图 ，基础筏板平面配筋图，基础梁平面配筋图，裙房基础梁平面配筋图，地下室剪力墙平面图(左塔)（右塔），一~三层剪力墙平面图(右塔)（左塔），五~三十二层剪力墙平面图(左塔)(左塔)，各层暗柱表，各层梁结构平面图，塔层梁结构平面图，各层结构平面图，柱、板、梁结构平面图(裙房)， 楼梯详图 ， 节点详图 ，共计41张图纸。
。
