17层剪力墙住宅楼结构设计图纸(筏板平面配筋图)

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:17层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 结构最大跨度:4.5m
  • 抗震设防烈度:6度抗震
  • 风压:0.55kN/平方米
  • 地下室功能:车库
  • 参考图纸:27张
  • 设计年代:近代

附件详情

该项目地下一层、地上十七层(局部出屋面)为综合住宅楼,全现浇剪力墙结构,采用钢筋砼筏板基础;结构平面呈一字型。结构主体高度为51.350m。这份参考资料抱括:结构设计总说明、筏板平面配筋图、 地下室墙身布置图、地下室构造边缘构件配筋表、地下室顶梁平面配筋图、地下室顶连梁平面配筋图、地下室顶板配筋图、……屋面机房层墙身布置图、机房层顶梁板平面配筋图1~6号楼梯配筋图等一共27张图纸。

图2

图3

总缩略图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

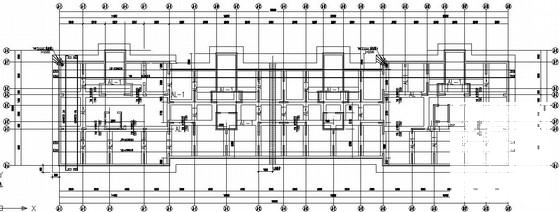

  • 17层剪力墙住宅楼结构设计图纸(筏板平面配筋图) - 1
    第 1 张图

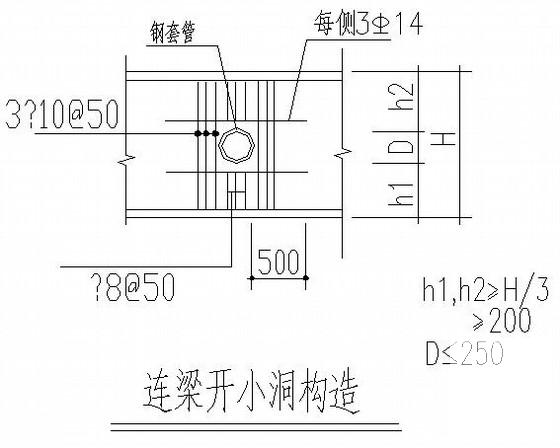

  • 17层剪力墙住宅楼结构设计图纸(筏板平面配筋图) - 2
    第 2 张图

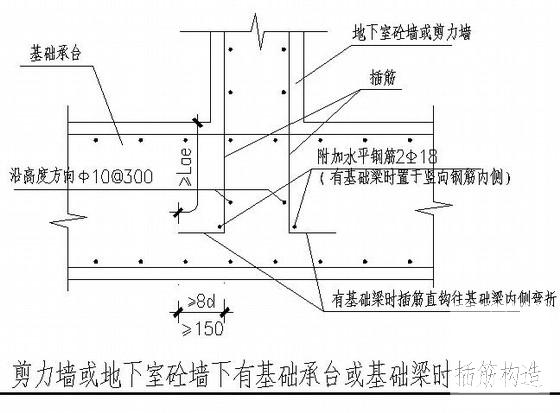

  • 17层剪力墙住宅楼结构设计图纸(筏板平面配筋图) - 3
    第 3 张图

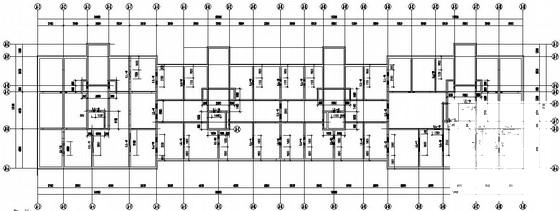

  • 17层剪力墙住宅楼结构设计图纸(筏板平面配筋图) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
