12层框架剪力墙结构办公楼结构图纸(预制管桩基础)

  • 建筑类别:办公
  • 建筑高度类型:高层建筑
  • 建筑地上层数:12层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.40kN/平方米
  • 参考图纸:31张
  • 设计年代:近代

附件详情

该项目是湖北某县保障局12层办公楼项目,框架剪力墙结构,基础采用预制管桩基础,抗震设防烈度为6度,基础设计等级为乙级,建筑高度为A级高度,上部结构的嵌固端为基础(承台)顶面。

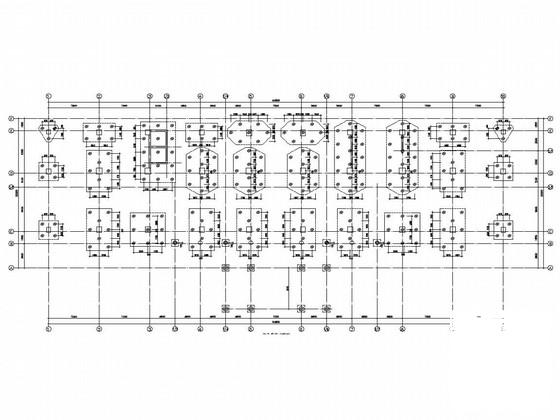

包括:结构设计总说明,桩基说明,桩位平面布置图,承台 平面布置图 ,承台大样详图,基础梁板结构平面图,柱配筋表及剪力墙详图,各层墙柱定位平面图,各层梁配筋图,各层结构平面图,楼梯结构图等共计31张图。
7月。

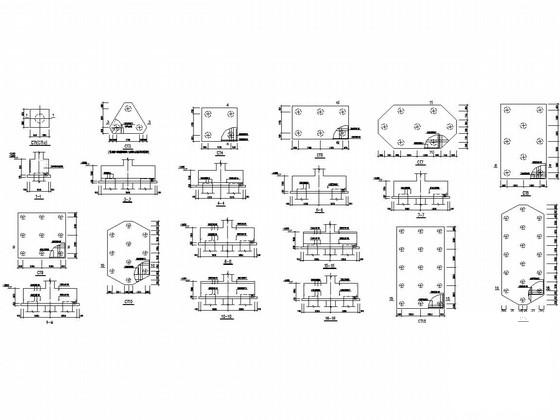

承台大样详图

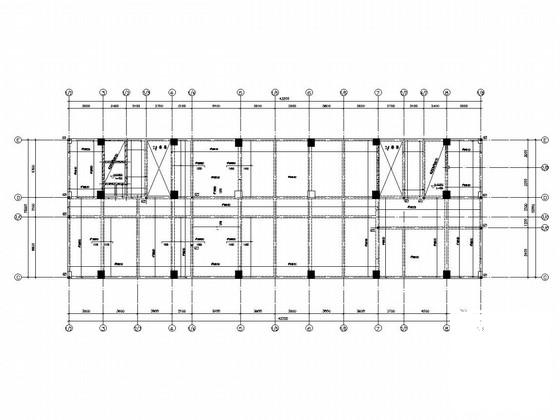

十层结构平面图

十一层墙柱定位平面图

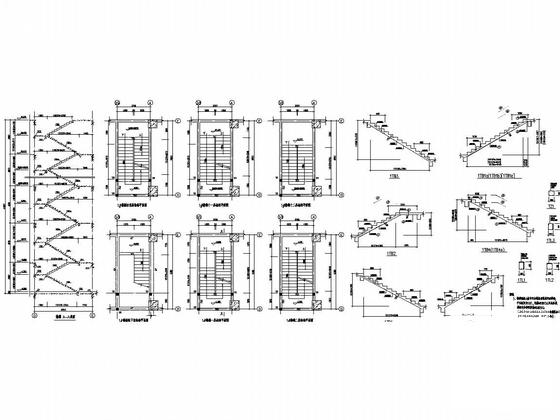

楼梯详图

十二层梁配筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 12层框架剪力墙结构办公楼结构图纸(预制管桩基础) - 1
    第 1 张图
  • 12层框架剪力墙结构办公楼结构图纸(预制管桩基础) - 2
    第 2 张图
  • 12层框架剪力墙结构办公楼结构图纸(预制管桩基础) - 3
    第 3 张图
  • 12层框架剪力墙结构办公楼结构图纸(预制管桩基础) - 4
    第 4 张图
  • 12层框架剪力墙结构办公楼结构图纸(预制管桩基础) - 5
    第 5 张图
  • 12层框架剪力墙结构办公楼结构图纸(预制管桩基础) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
