14708平米厂房空调施工全套图纸

  • 设计详细说明:有
  • 参考图纸:9张
  • 设计内容:空调,通风
  • 冷热源:空气源热泵
  • 空调系统:全空气系统

附件详情

本子项为兴建厂区的生产中心,建筑面积14708.5m2,共四层,其中空调面积约11200m2。
设计选用四台AWHC-LHE180风冷热泵机组(每台制冷量629KW,制热量548KW)为空调系统夏季供热,冬季供冷。热泵机组布置在设备房屋顶。车间内采用吊顶式带余压接风管空调机组,对室内送风。室外新风由吊顶式新风机组处理后经加压风机箱送至室内空气调节机组的出风口,排风由门窗自然渗透。空调水系统采用一次泵闭式变水量系统,循环水泵每台热泵机组配设一台,互为备用。采用异程水系统,在各层空调机组回水管设置平衡阀,平衡水量。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

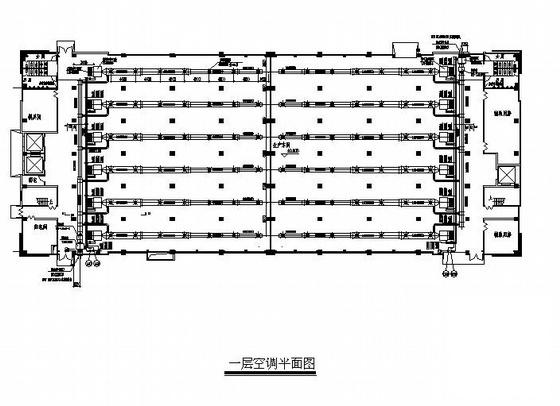

  • 厂房全套图纸 - 1
    厂房全套图纸 - 1

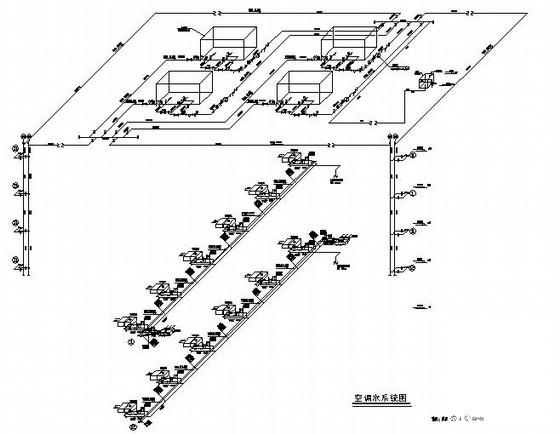

  • 厂房全套图纸 - 2
    厂房全套图纸 - 2

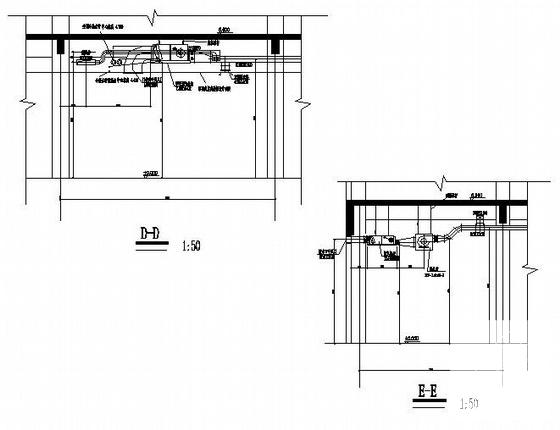

  • 厂房全套图纸 - 3
    厂房全套图纸 - 3

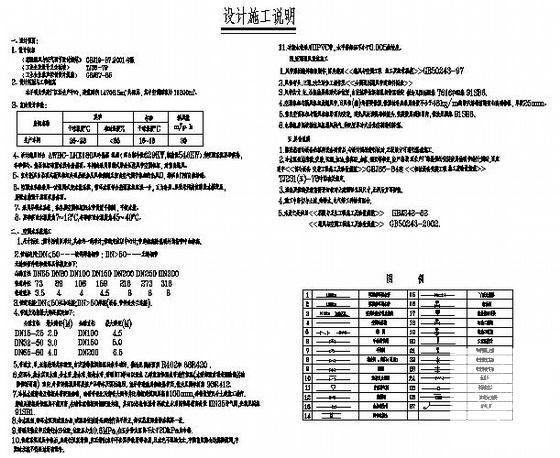

  • 厂房全套图纸 - 4
    厂房全套图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
