国内办公大楼精装修电气施工图纸

• 建筑类别：办公

• 建筑高度类型：多层建筑

• 建筑设计结构形式：其他结构

• 图纸设计深度：施工图

• 图纸设计格式：CAD2000

一、建筑概况:

该项目为北京XXXX北京总裁办装修工程:建筑面积:10446m2;地上7层9072m2,地下一层1374m2;一层层高:5.2m;二层至六层层高:3m;七层层高:3.5m;地下一层层高3.9m;建筑高度:23.7m。

二、设计依据:

1、各专业提供的设计资料;

2、甲方设计任务书及设计要求;

3、其他有关的国家及地方现行规程和规范。

三、设计范围:

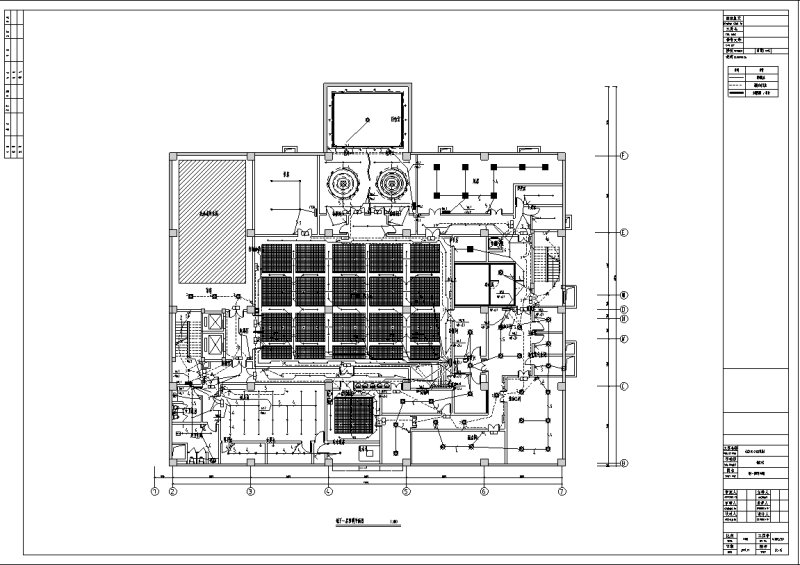

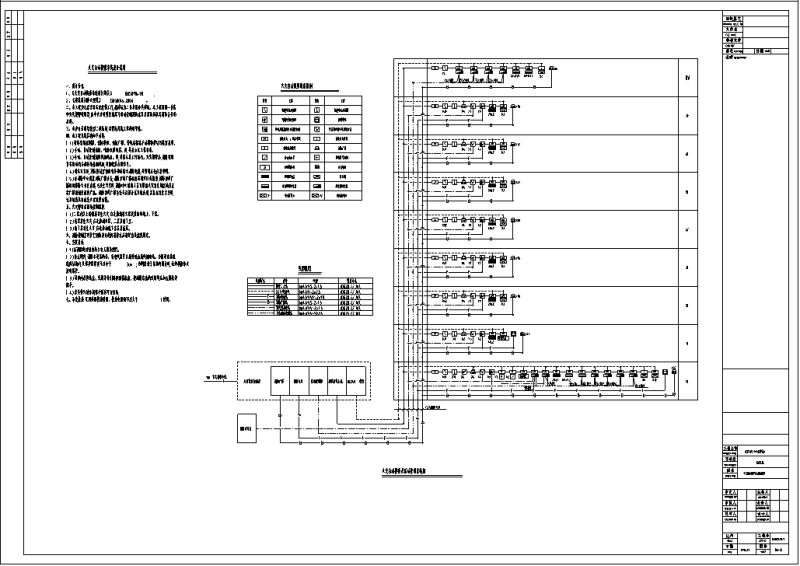

1、本次工程设计包括装修范围内的照明系统、电力系统、火灾自动报警及联动控制系统、有线电视系统、电话系统、网络信息系统、安防监控系统及门禁系统。该资料有线电视系统、电话系统、网络信息系统、安防监控系统及门禁系统图纸由专业弱电公司提供。

四、供电设计:

1、负荷级别:该项目为二类多层公共建筑。消防系统用电为二级负荷,其他用电为三级负荷。

2、该项目原有低压配电柜AA1、AA2位于一层强电间,配电系统图详见原建筑 电气施工图 ,本次装修保留原低压配电柜并进行改造。厨房、弱电及空调系统用电负荷不在原低压配电柜负荷范围内,新增加电源由甲方自行解决,采用380V电缆埋地方式引入。

3、消防系统二级负荷采用双电源供电,三级负荷采用单电源供电。

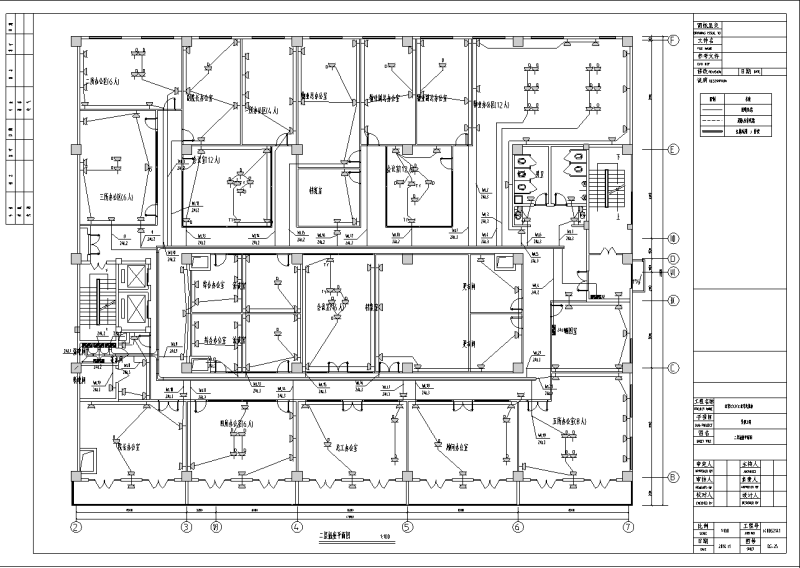

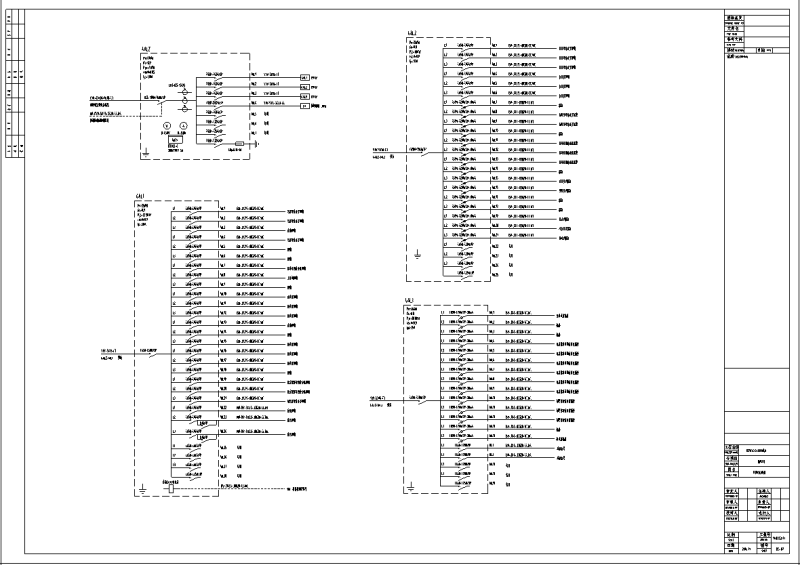

4、低压配电系统采用放射式供电。
