23层钢筋混凝土结构综合住宅楼电施图纸（二级负荷）

资料简介
赚取积分

建筑地上层数：23层
接地方式：TN-S
建筑类别：住宅
建筑高度类型：高层建筑
建筑设计结构形式：钢筋混凝土结构
图纸设计深度：施工图
参考图纸：32张
强电设计：供配电系统,应急电源,低压配电,电气照明,建筑物防雷,接地安全,其它
弱电设计：火灾自动报警系统 ,通信系统,有线电视和卫星接收系统,信息网络系统,其它
负荷等级：二级
防雷等级：第三类
项目所在地：陕西

附件详情

1、电气设计说明
2、备用电源配电柜系统图
3、照明配电柜系统图
4、水泵房电力配电系统图

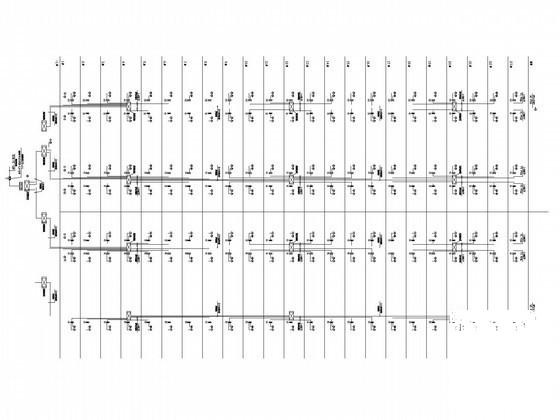

5、单元竖向配电系统图
6、有线电视系统图
7、网络配线系统图
8、火灾自动报警系统图
9、访客对讲系统图
10、消火栓箱配线系统图
11、屋顶防雷平面图
12、基础接地平面图

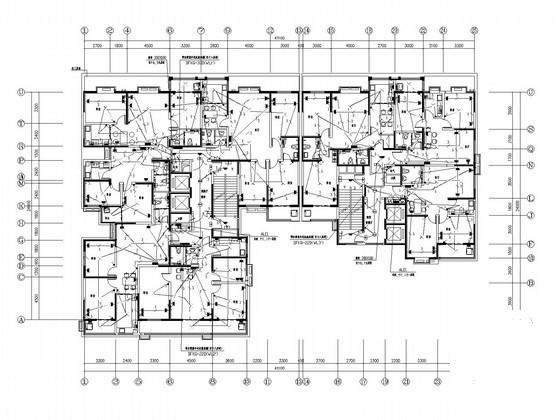

13、照明平面图
14、弱电平面图
15、消防平面图
16、电力干线平面图

附件详情

该附件是综合住宅楼全套电气施工图纸，总共32张。
该工程为为二十三层框架剪力墙结构建筑,现浇混凝土楼板，建筑主体高度69米。该项目属一类普通高层住宅建筑，
强电设计内容：1.电气照明系统;2.电力配电系统;3.建筑物防雷接地系统;
弱电设计：1.电话,网络综合布线系统;2.有线电视系统;3.可视访客对讲系统;4.火灾自动报警及联动控制系统图。

通信网络系统图

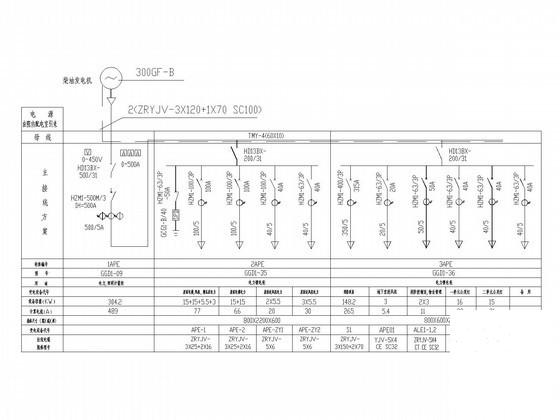

备用电源配电柜

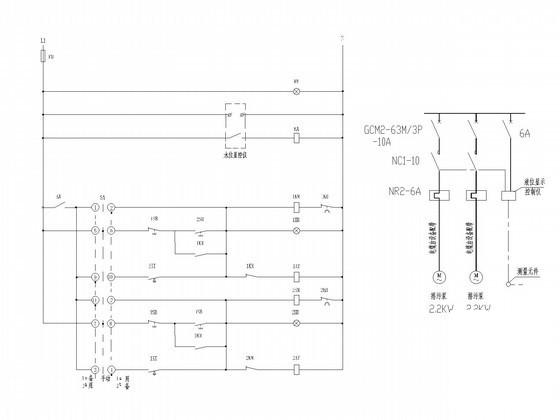

排污泵控制箱二次接线图
