5层工业办公用楼空调及地暖系统设计CAD施工图纸

附件详情

一、项目概要：
该项目为工业工程办公楼，地下一层为设备用房，地上五层。建筑面积3809.03m2 ，采暖面积3745m2......

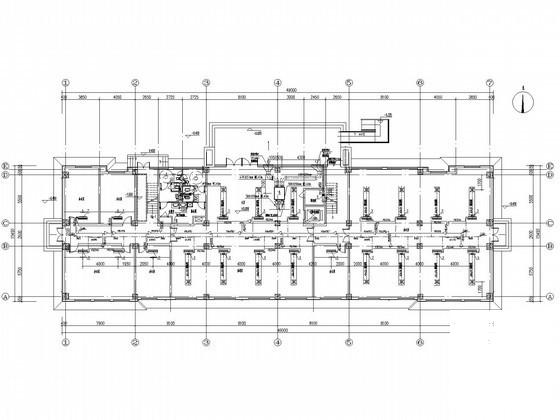

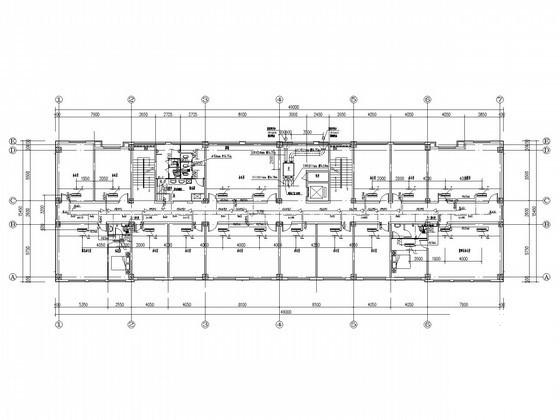

二、空调系统：
1.采用变频多联空调系统制冷。空调设计冷负荷为347kW，空调冷负荷指标92.7W/m2。
2.采用热回收式新风换气机处理后机械补充，新风量30m3/(h*p）......
三、采暖工程：

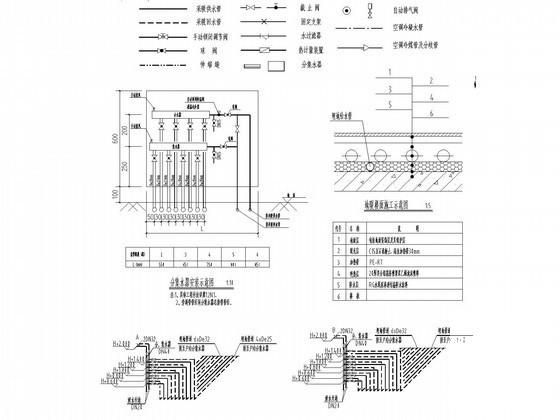

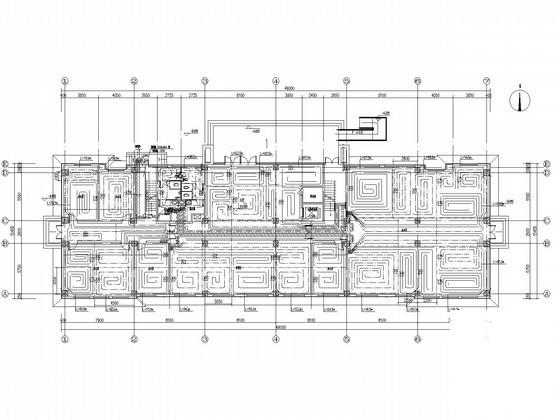

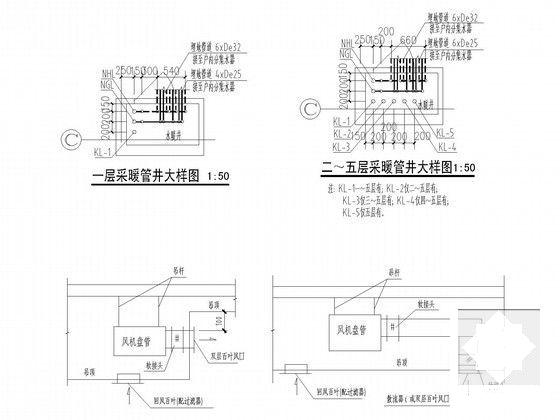

1.采暖采用低温热水地板辐射采暖系统，采暖热源由锅炉房引入，热媒为45/35°C热水。系统补水定压设于锅炉房内。该建筑采暖总设计热负荷为135.1KW，热指标为36.1W/m 。
2.水箱间采用散热器防冻，散热器型号为椭圆柱翼三柱670，SC（WS）TTYZY3-6-8（10），单片散热量145.8W.......

图纸共12张。
