9层办公用楼空调系统及防排烟设计CAD施工图纸

  • 设计说明:有
  • 建筑类别:办公
  • 建筑高度:高层建筑
  • 建筑面积:17403.52平方米
  • 地上层数:9层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:24张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源,机房
  • 冷热源:电动压缩式冷水机组
  • 空调系统:全空气系统
  • 水系统:同程式
  • 项目地址:河南

附件详情

  • 设计施工说明
  • 主要设备材料表
  • 加压送风系统图
  • 通风空调平面图
  • 空调水系统平面图
  • 空调水系统轴测图
  • 制冷机房基础设备管道布置平面图
  • 制冷机房设备管道系统图
  • ......

附件详情

一、项目概要:
工程为办公用房。架空层一层,地上9层,总建筑面积为 17403.52m2。架空层为车库、设备用房 ,1~9层为办公用房。主楼高度37.95m,辅楼高度28.85m......
该项目设计内容包括集中空调、机械通风及防排烟系统设计。
二、冷热源:
冷源为设螺杆式冷水机组,型号为 SLSB800(Ⅱ),机组制冷量: 843kW,提供 7/12℃的冷冻水,设两台冷冻水循环泵,一备一用。
热源为板式换热机组,型号为 HRJZ/S-K-0.7,供热量:700kW,提供 50/60℃的低温热水,设两台热水循环泵,一备一用......
三、空调风系统:
1.大空间采用吊装空调器,办公室采用风机盘管加新风的空调方式。
2.辅楼采用散流器顶送顶回方式,主楼采用双层百叶侧送顶回方式......
四、空调水系统:
空调水采用共用立管水平同程式系统,共分为2个系统。最不利环路水利损失为 280.5kPa......
五、通风排烟系统:
1.卫生间、电梯机房、不具备自然通风的设备用房设置机械排风,换气次数如下:
卫生间≥10 次/h;电梯机房≥12 次/h;设备用房≥4 次/h。
2.UPS电源间、珍藏室需气体灭火,设独立的机械排风系统,风量按4~6 次/h换气计算
3.锅炉间、燃气调压间、制冷机房设置事故通风,风量按12 次/h计算......

编制于2012年 图纸共24张

机房图

水系统平面图

轴测图

局部水系统平面图

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

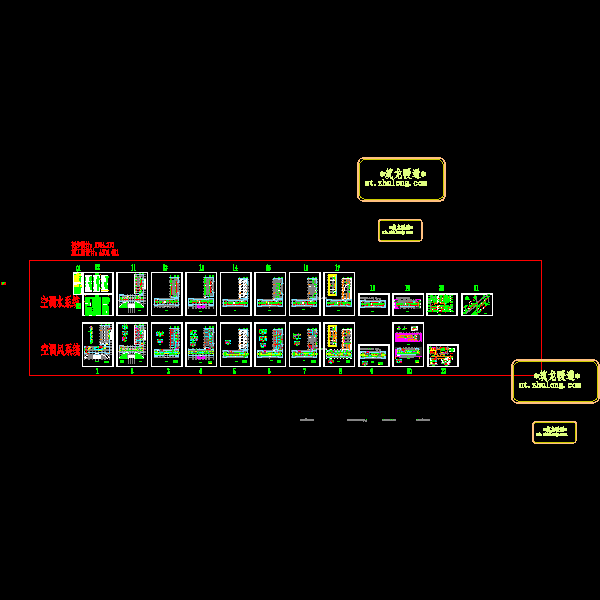

  • 9层办公用楼空调系统及防排烟设计CAD施工图纸 - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
