9层市政办公楼空调通风设计CAD施工图纸

资料简介
赚取积分

附件设计说明：有
建筑类别：办公, 其他
建筑高度类型：高层建筑
建筑设计面积：38500平方米
建筑地上层数：9层
建筑地下层数：2层
图纸设计深度：施工图
参考图纸：41张
设计年代：近代
设计内容：空调, 通风, 防排烟, 冷热源, 机房, 人防
冷热源：电动压缩式冷水机组, 锅炉
空调系统：全空气系统, 空气-水系统
水系统：单式泵, 定流量, 同程式, 异程式
项目所在地：安徽

附件详情

暖通说明
设备表
图例
地下室通风平面
风系统平面图
屋顶风机平面图
空调水系统平面图
能源中心平面图
能源中心设备基础定位图
空调水系统流程图
空调机房剖面图
风机盘管，空调器，新风机接管图
排烟系统图
正压送风系统图
冷热水立管系统图
凝结水管立管系统图
人防掩蔽所设计施工说明
人防地下室暖通战时平面
人防地下室暖通平时平面
战时柴油机房暖通图
进风口部平面图
排风口部平面图
人防人员掩蔽所设备表
人员掩蔽所战时进排风系统图

附件详情

稿件为安徽某市政单位指挥调度中心空调通风设计全套施工图纸

，包括地下室人防设计；工程建筑面积38500m2 ，地下建筑面积约为

12000m2，建筑层数为地上九层，地下两层，建筑高度为36.0米。
设计内容：
1、空调系统设计。
2、防排烟系统设计。
3、设备用房通风系统设计。
4、地下二层的六级人防二等人员掩蔽所设计。

，图纸共41张。

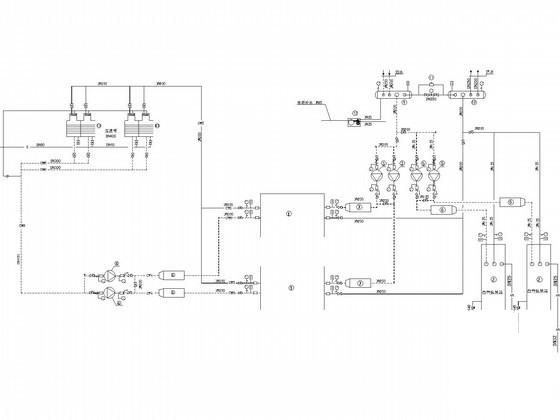

空调水系统流程图

能源中心平面图

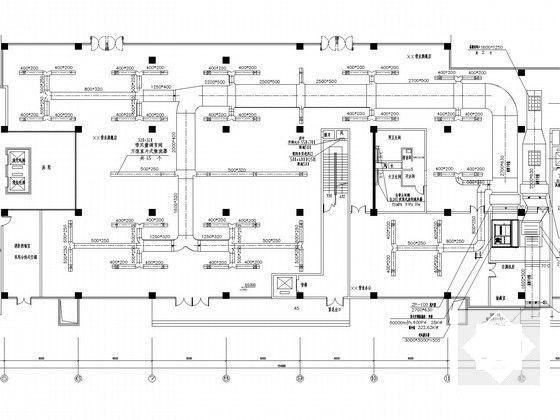

空调通风局部平面图

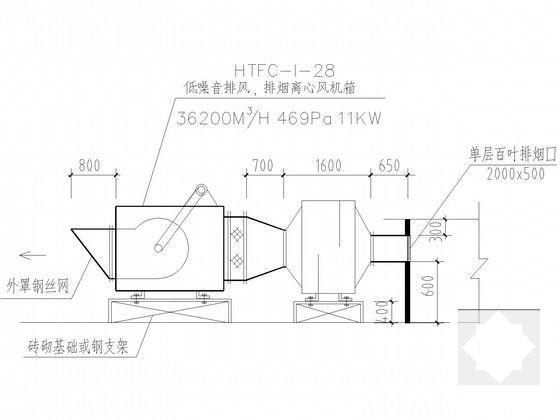

风机剖面图

正压送风系统图

内走道剖面图

进风口部平面

人防人员掩蔽所战时进风系统图

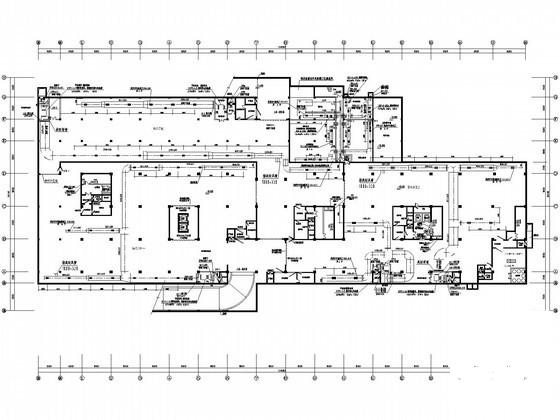

人防地下室暖通平时平面

水系统平面图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
