15层办公楼多联机系统设计CAD施工图纸

附件详情

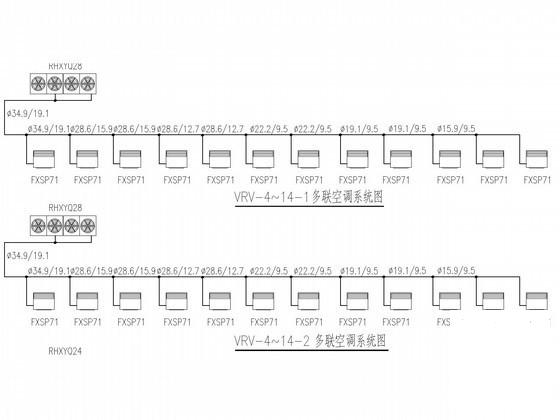

稿件为东莞某动漫办公楼空调通风设计施工图纸，办公楼建筑高度为65.4m,为一类公共建筑。地下1层，地上为15层,其中地下一层为车库。 该项目空调冷源选用多联式中央空调，室外机放置于屋面。共23套空调系统，23套新风系统。
设计内容：

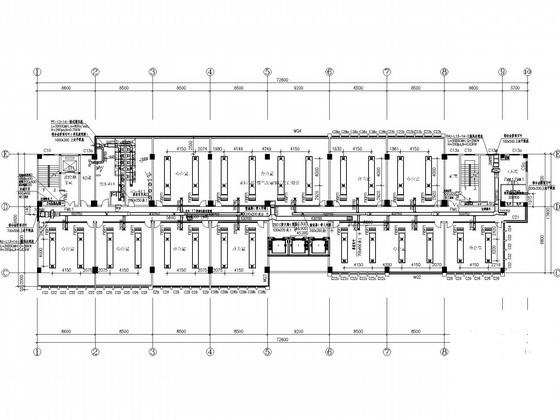

1、1层至15层区舒适式空调设计（1~3层由电专业预留空调负荷）。

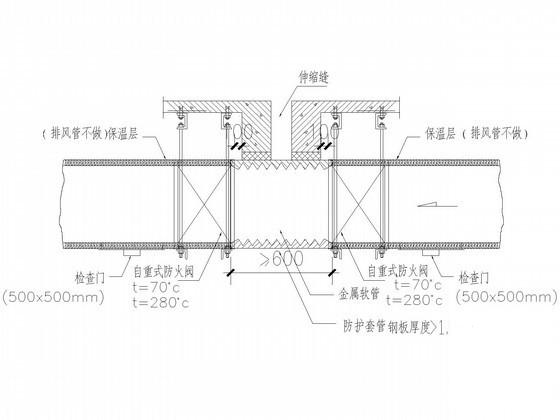

2、防排烟系统设计。
3、公共卫生间及其它房间平时通风系统。

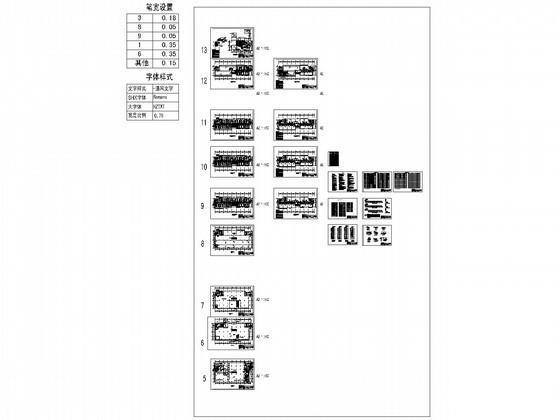

，图纸共21张。
