21层大型办公楼多联机系统设计CAD施工图纸

附件详情

一、项目概要：该项目分为地下1层，地上部分为21层的双塔楼及3层的裙房，建筑面积55018.43m2，建筑高度为84.90m。为一类高层公共建筑，耐火等级为一级。地下1层为车库及设备用房等，地上1~21层为办公。
二、设计内容：
1、冷热源设计：本建筑冷热源均采用变制冷剂流量多联分体式空调系统，夏季制冷，冬季制热。

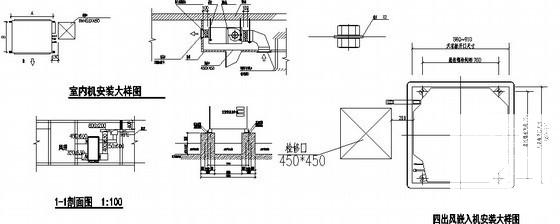

2、空调系统设计：多联机室内机裙房采用采用卡式四出风型，其余采用普通卧式暗藏式接风管散流器下送......
3、新风系统：该项目采用新风换气机供应新风及排风，标准层的新风换气机设于每层设备用房内，裙房新风换气机设于吊顶内......
3、通风系统：水泵房采用机械送排风系统，排风换气量不小于10次/h计算，采用自然补风......
4防排烟：排烟系统按防烟分区设置，送风系统按防火分区设置。排烟量按相应防烟分区换其次数6次/h......

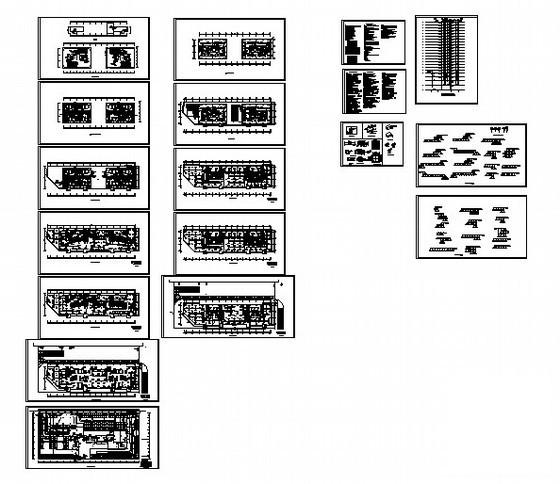

，图纸共18张。
