4层办公楼VRV空调系统设计CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑设计面积:4800平方米
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 参考图纸:31张
  • 设计年代:近代
  • 设计内容:空调,通风
  • 冷热源:空气调节器
  • 空调系统:制冷剂系统
  • 送风方式:散流器送风
  • 节点大样:管道支吊架

附件详情

  • 资料目录
  • 设计说明、施工说明、图例
  • 主要设备材料表
  • 空调风管平面图
  • 新风、排气平面图
  • 空调冷媒管平面图
  • 空调冷媒管系统图
  • 屋面设备基础平面图
  • 屋面预留孔平面图
  • 控制平面图
  • 设备材料定位图
  • 施工详图

附件详情

一、项目概要:该项目地上4层为一办公建筑,空调设计为舒适性空调,总建筑面积4800m2,空调面积:3556m2.夏季计算空调冷负荷:536.6kW; 冬季计算空调热负荷:601kW。
1. 空调设计:该项目的空调系统为多联机形式,在此空调系统的前提下,分别设计为各个单独的小型商用空调系统。各层空调室外主机组均置于屋面通风处,冷媒管则沿专用竖向管井接至室内机组。本系统各个房间的气流组织均为上送上回。
2. 通风设计:各层卫生间均设置了吊顶式排气扇和屋面排气风机构成的机械排风系统。其它需要排除污浊空气或余热的房间、场所,采用新风引入机组实现换气。

,图纸共31张。






以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

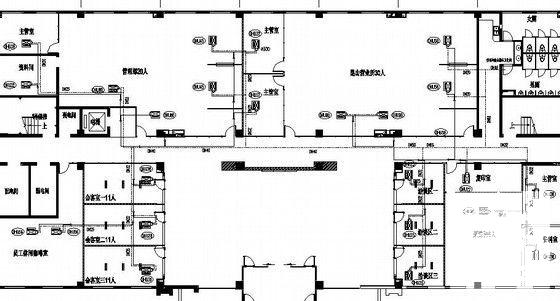

  • 4层办公楼VRV空调系统设计CAD施工图纸 - 1
    第 1 张图

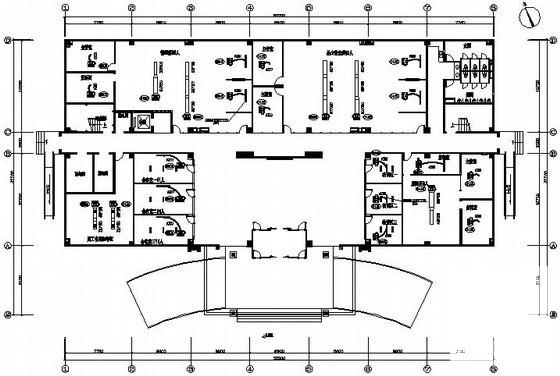

  • 4层办公楼VRV空调系统设计CAD施工图纸 - 2
    第 2 张图
  • 4层办公楼VRV空调系统设计CAD施工图纸 - 3
    第 3 张图
  • 4层办公楼VRV空调系统设计CAD施工图纸 - 4
    第 4 张图
  • 4层办公楼VRV空调系统设计CAD施工图纸 - 5
    第 5 张图
  • 4层办公楼VRV空调系统设计CAD施工图纸 - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
