8层办公楼空调通风排烟系统设计CAD施工图纸(VRV系统)

  • 附件设计说明:有
  • 建筑类别:办公
  • 建筑高度类型:高层建筑
  • 建筑设计面积:14456平方米
  • 建筑地上层数:8层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:27张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源,机房
  • 冷热源:电动压缩式冷水机组,空气调节器
  • 空调系统:全空气系统,空气-水系统
  • 水系统:变流量,双管制,异程式
  • 送风方式:散流器送风

附件详情

  • 施工图设计说明
  • 图例
  • 防排烟原理图
  • 主要设备及材料表
  • 空调冷热水系统流程示意图
  • 排风机房平面图
  • 空调机房平面图

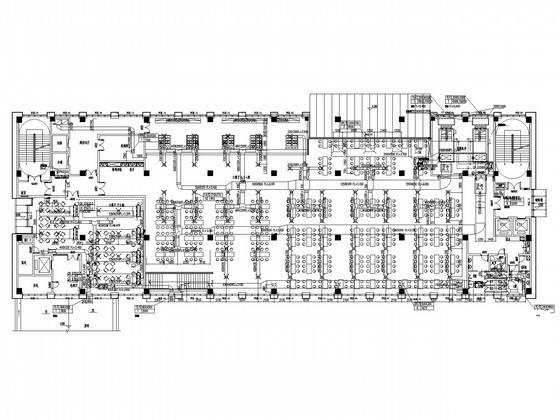

  • 空调通风平面图
  • 通风平面图
  • ......

附件详情

一、项目概要:
总建筑面积:14456平方米,建筑层数:地上8层,地下1层,建筑高度:36.3米.....
二、冷热源:
冷热源选用两台额定制冷量为567kW的螺杆式风冷热泵机组和额定制冷量380匹变制冷剂流量空调机组(VRV),五层办公、六~八层套间设置变制冷剂流量空调系统......
三、空调系统:
1.大厅、一层食堂、二层食堂、三层宴会厅等大空间区域采用全空气低速送风系统。
2.三层包厢、四层包厢等采用风机盘管加新风空调系统。
3.五层办公室、会议室、六层公共活动室、六~八层套间均采用VRV加新风空调系统。
4.空调水系统采用二管制异程式变流量水系统......
四、通风排烟系统:
1.地下层厨房设置机械进排风系统,其中65%由排气罩排除,35%由全面通风系统排除。
2.厕所、库房和水泵房等设置机械排风。
3.地下密闭厨房设置事故通风,与全面排风系统合用,通风换气次数为12次/h......

图纸共27张。

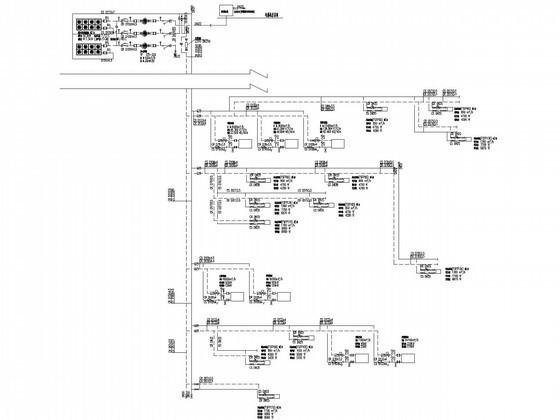

空调冷热水系统流程示意图

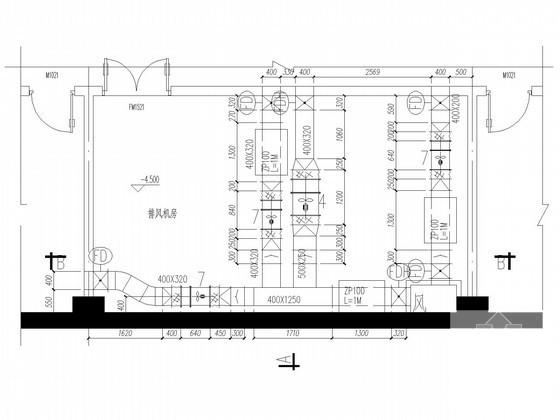

排风机房平面图

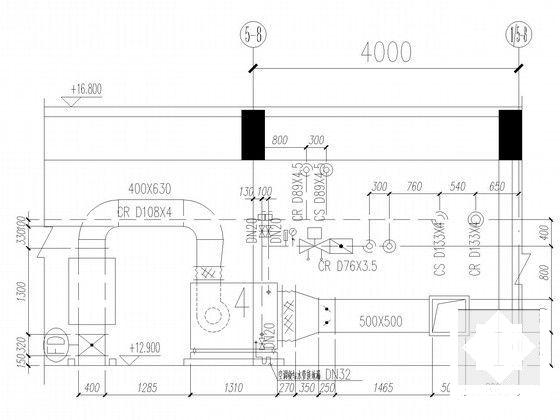

剖面图

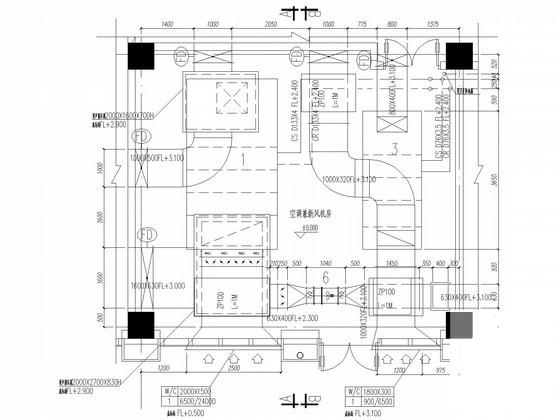

空调机房平面图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 8层办公楼空调通风排烟系统设计CAD施工图纸(VRV系统) - 1
    第 1 张图
  • 8层办公楼空调通风排烟系统设计CAD施工图纸(VRV系统) - 2
    第 2 张图
  • 8层办公楼空调通风排烟系统设计CAD施工图纸(VRV系统) - 3
    第 3 张图
  • 8层办公楼空调通风排烟系统设计CAD施工图纸(VRV系统) - 4
    第 4 张图
  • 8层办公楼空调通风排烟系统设计CAD施工图纸(VRV系统) - 5
    第 5 张图
以上是部分截图,请下载附件后查看完整高清内容
