8层多功能用房办公楼通风空调系统设计CAD施工图纸

附件详情

一、项目概要：
工程位于深圳市，总建筑面积约6200m2，空调面积约4800m2。建筑物地上八层，地上部分为包含办公、会议、档案、展览厅等多种功能用房的办公楼...
二、冷热源：
该项目的一、二层空调冷热源由多联机提供...

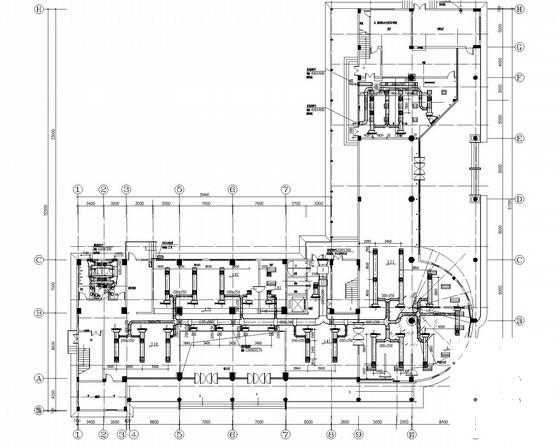

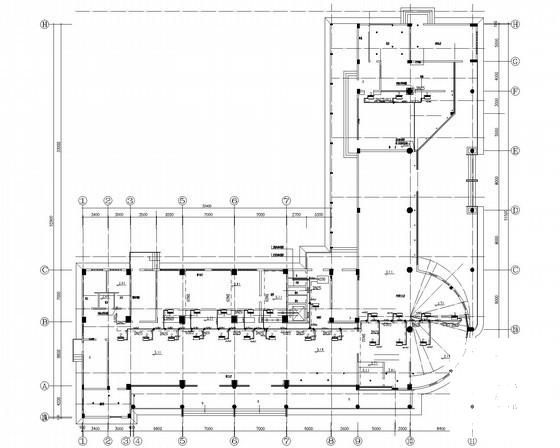

三、空调系统：

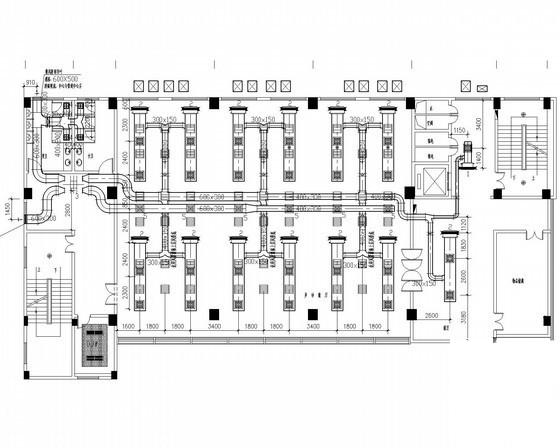

1.多功能厅所需的新风经全热交换器吸收排风，室内回风经室内机加压、冷却、除湿后由侧送风口或散流器送入室内。
2.一、二内独立间隔的房间，采用室内机加新风系统...
四、通风系统：
1.靠外墙的防烟楼梯间采用自然排烟，每五层内可开启外窗总面积之和不小于2.0平米。
2.可开启外窗的面积不小于所在房间或走道面积的2％...

图纸共29张。
