4层钢筋混凝土结构实训楼电气CAD施工图纸(高21米)

  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 参考图纸:17张
  • 设计年代:近代
  • 负荷等级:二级
  • 防雷等级:第三类
  • 接地方式:TN-S
  • 强电 设计:低压配电,电气照明,建筑物防雷,接地安全

附件详情

该项目为某实训楼电气施工,建筑总高度21米,为四层建筑。该项目属于多层建筑,耐火等级为一级;建筑设计结构形式为钢筋混凝土结构,基础形式为桩基。设计范围包括:220/380V配电系统、 照明系统 防雷接地 系统、弱电管线预埋系统等。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

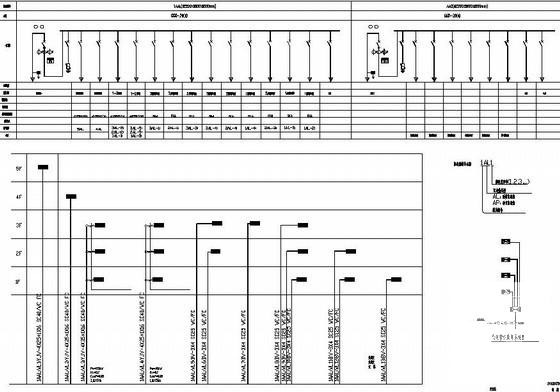

  • 4层钢筋混凝土结构实训楼电气CAD施工图纸(高21米) - 1
    第 1 张图

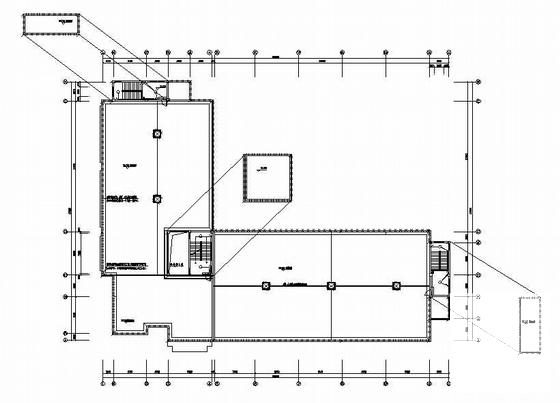

  • 4层钢筋混凝土结构实训楼电气CAD施工图纸(高21米) - 2
    第 2 张图

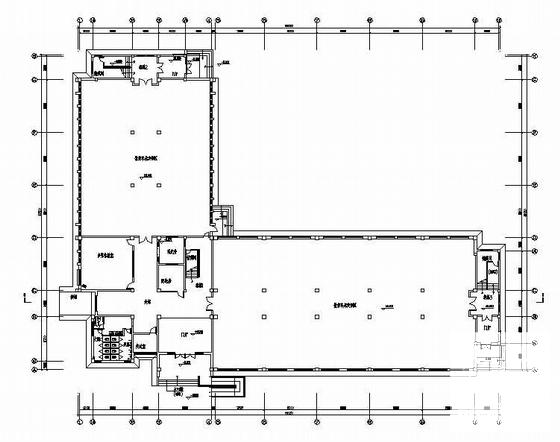

  • 4层钢筋混凝土结构实训楼电气CAD施工图纸(高21米) - 3
    第 3 张图

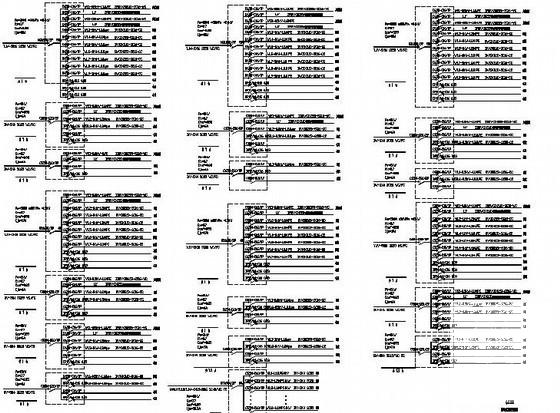

  • 4层钢筋混凝土结构实训楼电气CAD施工图纸(高21米) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
