法院综合审判楼空调施工图纸

附件详情

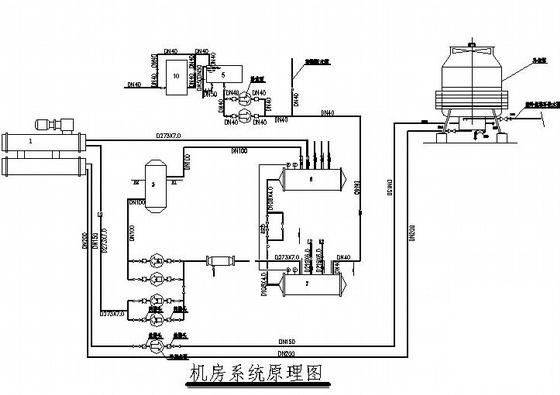

该项目系统分为三个分区、其中主楼为一个分区，附楼为两个分区，分别为东区和西区。设计范围主要包括主楼和附楼中央空调系统及动力机房设计，其中动力机房的冷（热）装机负荷包括附楼分区的冷（热）负荷。夏季制冷采用螺杆式制冷机组，冬季制热采用湍流换热机组的方式。

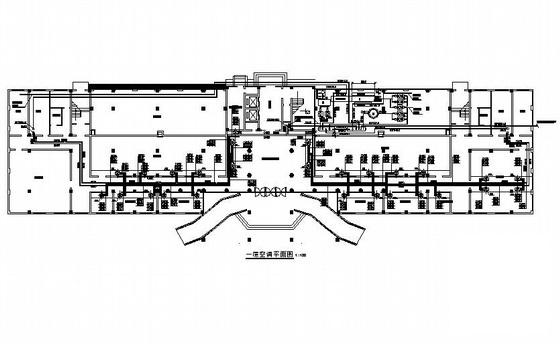

附楼部分西附楼大空间审判厅采用低速风到全空气系统，空调机组安装于西附楼四层空调机房内，冷风经风道送至楼顶局部吊顶内，经过远程投射喷口侧送至审判厅，审判厅东西两侧各有一条风管，在送风过程中，喷口送风东西对吹，回风经设在送风风道下面的回风风道回至机房，形成循环，所须新风由机房外墙上的新风口直接采集，并与回风混合后送至室内。附楼其余部分和主楼部分除楼梯间和走廊、卫生间外均设卧式暗装风机盘管，气流组织为上送上回.
