多层商业建筑采暖通风系统设计CAD施工图纸(低温热水地板)

附件详情

一、项目概要：

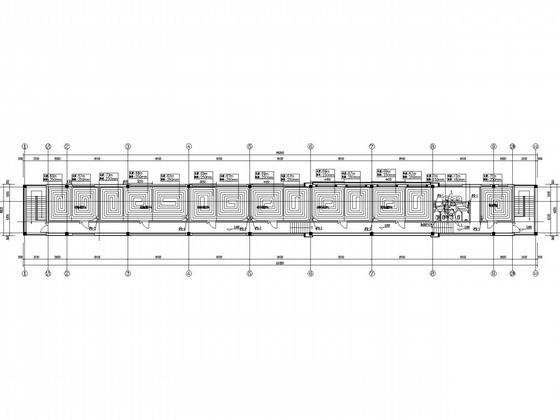

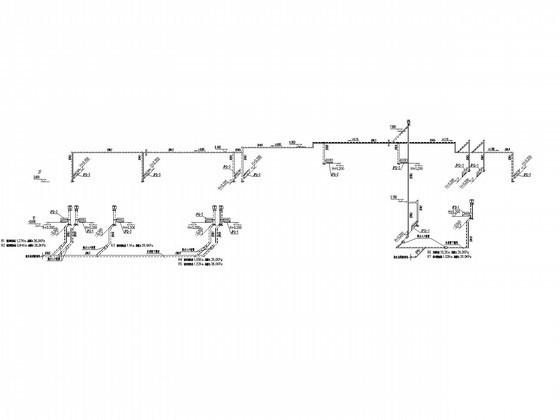

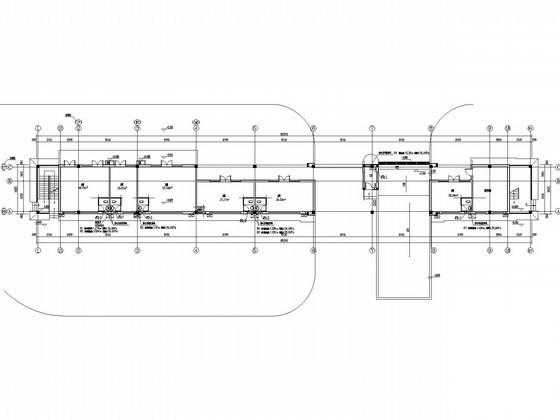

该项目位河北省，是一个多层商业建筑，地上二层，建筑面积约816.18平方米。图纸内容包含设计及施工说明，主要设备材料表及图例，采暖干管平面图，采暖平面图，采暖系统图等...

二、采暖系统：

该项目地上一、二层商业、社区综合服务中心,设集中采暖。
1.热源：该项目采暖热媒为50/40°C热水，由小区换热站提供，补水定压在换热站内解决，工作压力为0.45MPa。
2.本建筑采暖形式为 分户计量 ，低温热水地板辐射采暖系统，分集水器明设。
3.采暖热负荷和阻力损失:本楼热负荷为16.55Kw，采暖指标36.02w/m。
4.物业热力入户管径为DN32，总热量表采用PHRLB超声波热量表，口径为DN25，流量：3.5m/h...

三、通风设计：

卫生间换气次数为10次/h。由窗式换气扇及天花板管道换气扇排至室外，由电气专业预留电量和插座...

四、空调设计：

消防控制室夏季供冷和冬季供暖采用分体空调。商业及物业用房夏季供冷采用分体空调...
